Definiowanie niejednorodnych obciążeń siłą

Stosowanie niejednorodnej siły do elementu w określonym kierunku

Aby zastosować niejednorodną siłę do elementu w pewnym kierunku, należy:

  1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy ikonę Obciążenia zewnętrzne i wybrać Siła.

    Pojawi się menedżer właściwości PropertyManager Siła.

  2. Kliknąć wewnątrz pola Ściany, krawędzie, wierzchołki i punkty odniesienia dla siły, a następnie wybrać element, do którego ma zostać zastosowana siła.
  3. Kliknąć Wybrany kierunek.
  4. Kliknąć w polu Ściana, krawędź, płaszczyzna, oś dla kierunku, a następnie wybrać element, aby określić kierunek.
  5. Jeżeli wybrano więcej niż jeden obiekt do zastosowania siły, należy wybrać Na element lub Suma.
  6. Wybrać żądaną Jednostkę.
  7. W części Siła wybrać Normalny lub Wybrany kierunek.
    • Jeśli dla kierunku zostanie wybrana ściana lub płaszczyzna, należy określić przynajmniej jeden z następujących komponentów: Wzdłuż płaszczyzny kierunek 1, Wzdłuż płaszczyzny kierunek 2 lub Normalny do płaszczyzny.
    • W przypadku wybrania krawędzi dla kierunku należy określić wartość siły wzdłuż tej krawędzi.
    • Jeśli dla kierunku zostanie wybrana oś, należy określić przynajmniej jeden z następujących komponentów: Promieniowy, Okrężny lub Osiowy.
  8. Zaznaczyć opcję Niejednorodny rozkład.
    1. Kliknąć wewnątrz pola Wybierz układ współrzędnych, a następnie wybrać układ współrzędnych: Kartezjański, cylindryczny lub sferyczny z obszaru graficznego lub z drzewa operacji FeatureManager.
    2. Wybrać jednostki dla liniowych PM_units.gif lub kątowych współrzędnych.
    3. Kliknąć obraz typu wybranego układu współrzędnych i kliknąć Edytuj równanie.
    4. Wpisać równanie opisujące przestrzenną zmienność siły w wybranym układzie współrzędnych. Można użyć listy podstawowych funkcji matematycznych z rozwijanego menu. W interfejsie równania należy wpisać współrzędne wewnątrz cudzysłowów: "x", "y", "z", "r", "t" oraz "p".
  9. Kliknąć .

Niejednorodny rozkład z siłami zmieniającymi kierunek

Jeżeli rozkład jest określony w taki sposób, że siły zmieniają kierunek na części krawędzi lub ściany zgodnie z ilustracją, to program ustawia sumę wartości bezwzględnych sił równą wartości określonej w menedżerze właściwości PropertyManager.

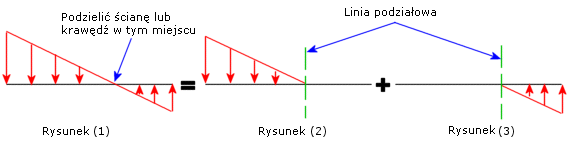

W przypadku stosowania niejednorodnej siły, która zmienia kierunek [Rysunek (1)], należy podzielić element, gdzie siła zmienia kierunek i zastosować siłę w dwóch krokach [Rysunek (2) i Rysunek (3)].
