| Odgięcia dookolne na wielu krawędziach z odsunięciem i podcięciem (Prostokąt, Rozerwanie lub Zaokrąglony prostokąt) nie są tworzone z odsunięciem. Szkic odgięcia dookolnego jest utworzony na początku ściany odgięcia z zerową wartością odsunięcia.
|
Szkic początkowej ściany odgięcia dookolnego
|
| Odgięcia dookolne z pozycją typu Materiał na zewnątrz lub Materiał wewnątrz i z nieplanarnymi ścianami bocznymi nie są rozpoznawane.
Podświetlone ściany boczne są nieplanarne tak więc odgięcie dookolne nie jest rozpoznawane.
|
 |
| Odgięcia dookolne nie są rozpoznawane jeżeli wybrane krawędzie są rozdzielone łukami kołowymi do nich stycznymi.
|
Krawędzie kołowe oddzielają wybrane krawędzie |
| Jeżeli ściany odgięcia/zgięcia są przycięte z powodu interakcji operacji lub innego, odgięcia dookolne nie są rozpoznane.
|
 |
Odgięcia dookolne na wielu krawędziach są rozpoznawane nieprawidłowo dla następujących warunków:
- Typ podcięcia Zaokrąglony prostokąt
- Zaokrąglony prostokąt jest pokryty przez zgięcie połączone do odgięcia.
|
 |
Nieprawidłowo rozpoznane jako dwa zaokrąglone prostokąty |
| Zbędne ściany/krawędzie są scalane kiedy uruchomimy FeatureWorks. Dla odgięć dookolnych na wielu krawędziach, jeżeli boczne ściany są podzielone, zostają one połączone w jedną ścianę.
|
 |
|
| Odgięcia dookolne nieplanarną początkową ścianą boczną i planarną końcową ścianą boczną nie są rozpoznawane.
W przykładzie jeżeli wybierzemy ściany odgięcia w kierunku zgodnym z kierunkiem wskazówek zegara, rozpoznanie powiedzie się, natomiast wybór przeciwny do kierunku wskazówek zegara zakończy się niepowodzeniem..
|
 |
| Ściana planarna |
Ściana nieplanarna |

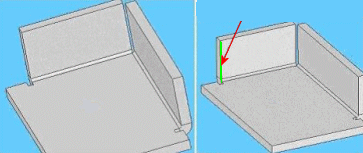

| Dla odgięć dookolnych utworzonych na podzielonych krawędziach po rozpoznaniu krok po kroku, dwie krawędzie są scalone w jedną krawędź i geometria ulega zmianie.
|
Przed |
Po |
