Opcja Normalnie do operacji początkowej dokonuje przeorientowania kierunku pomiaru do kierunku normalnego (prostopadłego) do operacji Mierz od.
Przykład 1
| W tym złożeniu wewnętrzna ściana dolnego wspornika jest operacją Mierz od.
Utwórzmy badanie, aby określić maksymalną odległość od operacji Mierz od do wewnętrznej ściany górnego wspornika, ukazaną przez wymiar 100.
|
 |
| Gdy opcja Normalnie do operacji początkowej nie jest zaznaczona, wymiar ewaluacyjny Y jest równoległy do osi Y.
Gdy opcja Normalnie do operacji początkowej jest wybrana, wymiar ewaluacyjny N jest normalny do operacji początkowej.
|
 |

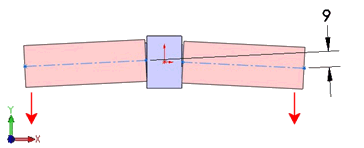

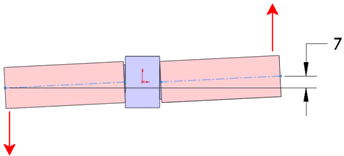

Przykład 2
Użycie opcji
Normalnie do operacji początkowej może skutkować różnym złożeniem najbardziej niekorzystnego przypadku. W poniższym złożeniu trzech części utwórzmy badanie, aby określić maksymalne odsunięcie pomiędzy dwiema rurami końcowymi wzdłuż osi
Y.
