Wyniki TolAnalyst są wyświetlane wizualnie w obszarze graficznym. W przypadku potencjalnych problemów z konfiguracją i oszacowaniem wyświetlane są komunikaty ostrzegawcze.
Ostrzeżenia
Jeżeli podczas oszacowywania badania przez TolAnalyst wystąpią potencjalne problemy z konfiguracją i oszacowaniem, pojawią się komunikaty ostrzegawcze. Jeżeli TolAnalyst zidentyfikuje poniższy stan, wyniki należy traktować ostrożnie.
|
Niekompletne łańcuchy tolerancji
|
Ostrzeżenie to pojawia się gdy nie istnieje kompletny łańcuch tolerancji pomiędzy dwiema operacjami pomiaru.

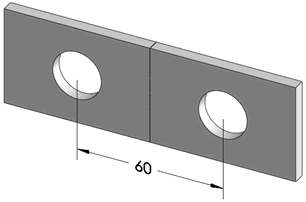

| Podczas wykonywania badania na odległości pomiędzy dwoma otworami w tym złożeniu pojawia się ostrzeżenie o niekompletnym łańcuchu tolerancji.
|
 |
| Ostrzeżenie pojawia się ponieważ w częściach nie występują wymiary lub tolerancje sterujące lokalizacją otworu, który jest niewystarczająco powiązany.
|
 |
|
