Você pode criar:
- Vistas de seção de vistas de seção. Uma nova seção é calculada a partir do modelo sólido original, e a vista é atualizada se houver alteração no modelo.
- Vistas de seção de vistas explodidas ortográficas (frontal, direita, esquerda, superior, inferior e posterior).
- Vistas de cortes de peça que cria uma seção em uma vista pictórica (isométrica, trimétrica ou dimétrica).
Você pode mostrar/exibir arestas em vistas de seção.
Vistas de seção se expandem na árvore de projeto do FeatureManager para que todos os componentes e recursos fiquem disponíveis.

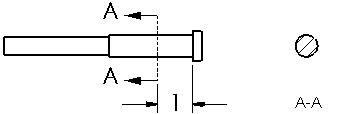

É possível adicionar dimensões a linhas de seção sem editar o esboço da linha de seção. É possível dimensionar entre uma linha de seção e outra linha ou aresta. Você pode também adicionar dimensões à vista-pai para ancorar a linha de seção. Em seguida, é possível ocultar a dimensão usando Exibir/Ocultar anotações.
É possível pré-selecionar entidades de esboço que pertencem à folha de desenho para criar vistas de seção. As entidades de esboço não precisam pertencer a uma vista de desenho existente.
Quando cria uma vista de seção (ou de seção alinhada) de um desenho de montagem, você pode:
- Especificar a distância do corte da vista de seção de modo que a vista de desenho inteira não seja cortada (não disponível em vistas de seção alinhadas).
- Excluir componentes selecionados.
- Excluir componentes de fixação (deixa sem corte a maioria dos itens inseridos do SOLIDWORKS Toolbox ou itens designados como componentes de fixação).
- Controle o hachurado automático, de forma que componentes adjacentes têm padrões de hachura alternados.
- Altere a orientação da vista para isométrica.
Você pode mover a seta da seção arrastando-a. Cada seta pode ser movida independentemente.
Você pode redimensionar e reposicionar a linha de seção arrastando-a. Se você tiver usado relações geométricas quando esboçou a linha de seção, as relações podem impedir que você reposicione a linha de seção. Por exemplo, se a linha de seção for coincidente com o centro de um furo, não será possível reposicioná-la. Contudo, a linha de seção se moverá se o furo for movido.
Você pode criar vistas de seção giradas se a ferramenta Vista de seção não for adequada. Você pode também combinar uma vista quebrada com uma ou mais vistas de seção para criar uma vista de seção girada (revolucionada).
É possível cortar e colar uma vista de seção em outra folha que não a vista-pai.
Você pode definir uma opção para reutilizar as letras de uma vista excluída em um desenho sem atribuir letras às vistas novamente.
Veja estas sugestões e muito mais em Solução de problemas de vistas de seção.
