Notas de linha de dobra de chapa metálica

As vistas de desenho de padrão plano podem exibir as notas de linha de dobra ou tabelas de dobra.

As notas de linha de dobra de chapa metálica permitem:
  • Editar o conteúdo
  • Modificar o formato predeterminado. Edite install_dir\lang\language\bendnoteformat.txt
  • Manter recursos associativos. Altere o ângulo, direção ou raio da dobra, e as notas serão atualizadas no desenho.
  • Posicionar notas. Altere a posição de exibição das notas de dobra.
  • Mesclar notas colineares. Para mesclar as notas de dobra colineares em uma única nota, multisselecione as notas, clique com o botão direito e selecione Combinar notas de dobra.
  • Desfazer mesclagem de notas. Para desfazer a mesclagem de notas, clique com o botão direito na nota combinada e clique em Remover mesclagem de notas de dobra.

Você pode controlar a precisão das notas de linha de dobra de chapa metálica em Ferramentas > Opções > Propriedades do documento > Tabelas > Dobra.

Na Vista de desenho do PropertyManager, você pode:
  • Exibir ou ocultar notas de dobra
  • Configurar a direção da dobra, raio da dobra, ordem da dobra, e folga da dobra.
  • Editar o texto, incluindo remover o R para o parâmetro do raio da dobra.

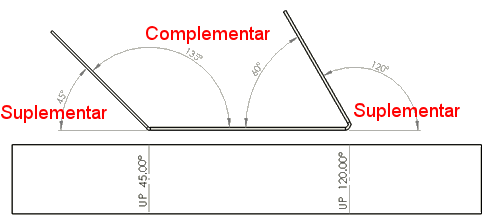

  • Exibir ângulos de dobra complementares e suplementares
