Editar nota e posição de nota

Para adicionar e posicionar as notas de dobra de chapa metálica:

  1. Clique em Criar desenho a partir da peça/montagemtool_Make_Drawing_Standard.gif (barra de ferramentas Padrão).
  2. Abra uma folha de desenho.
  3. Clique em Ferramentas > Opções > Propriedades do documento > Chapa metálica.
  4. Na caixa de diálogo, em notas de dobra, selecione Exibir notas de dobra de chapa metálica.

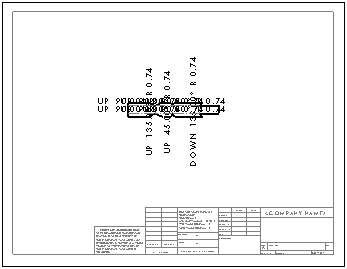

  5. Na Paleta de vistas, arraste a vista de padrão plano para a área de gráficos.


  6. Clique em PM_OK.gif.

    Se a fonte for muito grande, selecione em bloco as notas de dobra e, no PropertyManager, em Formato do texto, desmarque Usar fonte do documento, clique em Fonte e redimensione.

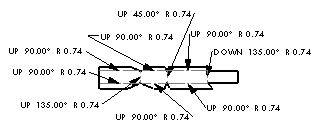

  7. Selecione as notas de dobra individualmente para:
    • Arrastar para uma posição legível
    • Girar a nota
    • Adicionar linhas de chamada

    Não é permitido excluir individualmente as notas de dobra, mas você pode clicar com o botão direito do mouse na nota de dobra e selecionar Ocultar.

    Se você clicar em Inverter vista no PropertyManager ou editar o recurso de padrão plano e alterar a Face fixa para o lado oposto, as notas de linha de dobra de chapa metálica de PARA CIMA ou PARA BAIXO serão revertidas para acomodar a alteração.
    flip_view_down.gif flip_view_up.gif
