Этот PropertyManager управляет разрезами в документах деталей и сборок.
Чтобы открыть окно Разрез PropertyManager:
Щелкните Вид разреза
(на панели инструментов «Вид») или Вид> Отображение > Вид разреза.
Сечение чертежа
Следующая доступная для сечения буква отображается автоматически. Вы можете ввести другую букву вручную.
Метод сечения
| Скольжение |
Выберите Скольжение, чтобы определить разрез, выбрав одну, две или три плоскости или плоские грани. |
| Зональный |
Выберите Зональный, чтобы определить разрез, выбрав одну или несколько зон. Зоны определяются пересечением выбранной плоскости или грани с граничной рамкой модели. |
| Метод плоского сечения с 1 выбранной плоскостью сечения |
 |
| Метод плоского сечения с 2 выбранными плоскостями сечения |
 |
| Метод плоского сечения с 3 выбранными плоскостями сечения |
 |
| Метод зонального сечения |
 |
Сечение 1, Сечение 2, Сечение 3
Сечение 3 появляется после выбора Сечения 2. Используйте Сечение 2 и Сечение 3, чтобы рассечь дополнительные плоскости или грани.
| Разрезы скрыты. |
|
Показать крышку сечения выбранные и Сохранять цвет крышки отключенные. |
|
| Показать крышку сечения и Сохранять цвет крышки отключенные. |
|
Показать крышку сечения и Сохранять цвет крышки выбранные. |
|
Выбранные тела или компоненты
| Выбранные тела |
Выберите тела в графической области или плавающем дереве конструирования FeatureManager, чтобы добавить их к Выбранным телам. |
| Выбранные компоненты |
Выберите компоненты в графической области или плавающем дереве конструирования FeatureManager, чтобы добавить их к Выбранным компонентам. |
| Компоненты или тела, которые должны быть включены в разрез или исключены из него. |
Указывает компоненты или тела, которые выбраны в графической области или плавающем дереве конструирования FeatureManager. Чтобы удалить все сборки или детали, щелкните правой кнопкой мыши и выберите Сбросить выбор. Чтобы удалить тело или компонент, выберите его в графической области или дереве конструирования FeatureManager или щелкните его правой кнопкой мыши в окне списка выбора и нажмите Удалить. |
| Исключить выбранное. |
Доступно при нажатии Выбранные тела или Выбранные компоненты. Выбранные тела или компоненты не изображены в разрезе. Все остальные тела или компоненты изображены в разрезе. |
| Включить выбранное. |
Доступно при нажатии Выбранные тела или Выбранные компоненты. Выбранные тела или компоненты изображены в разрезе. Все остальные тела или компоненты не изображены в разрезе. |

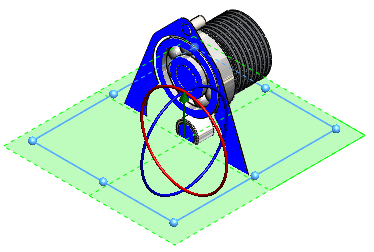

| Включить плоскость выбора |
Доступно при нажатии Выбранные тела или Выбранные компоненты. Отображает плоскость выбора с системой координат в центре плоскости. Используйте систему координат, чтобы контролировать положение и угол плоскости выбора. |

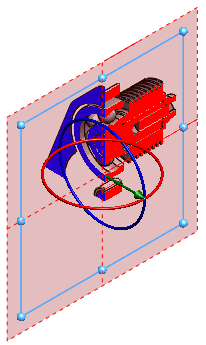

Предварительный просмотр
Отображает предварительный просмотр результатов сечения только в виде графики на основе расположения плоскости сечения и компонентов или тел, выбранных в разделе Выбранные компоненты или Выбранные тела. Скрывает плоскости разреза, справочные плоскости или контуры граней и плоскость выбора.
Сохранить
Нажмите, чтобы сохранить сечение, а затем установите следующие параметры в диалоговом окне Сохранить как и нажмите кнопку Сохранить:
| Ориентация вида |
Сохранение разреза в качестве именованного вида в диалоговом окне Ориентация. В чертежах вид не доступен. |
| Вид примечания чертежа |
Создает вид примечания для разреза и включает в себя разрез на Палитре видов в чертежах. Название разреза появляется в разделе Примечания .
При сохранении с этим параметром появляется диалоговое окно Свойства вида примечания для разреза , позволяющее указать компоненты, которые нужно оставить неразрезанными. Задайте следующие параметры, затем нажмите OK.
|
Исключенные компоненты
|
Выбор компонентов, которые требуется оставить неразрезанными, в графической области или в дереве конструирования FeatureManager. Чтобы удалить компонент из списка, выберите его повторно или выберите его в списке «Исключенные компоненты» и нажмите Delete
|
|
Авто-штриховка
|
Выберите этот параметр, чтобы для соседних компонентов автоматически применялась такая же штриховка. Штриховка изменяется в разрезе сборки.
|
|
Исключить крепежи
|
Выберите этот параметр, чтобы исключить крепежи из разреза. К крепежам относится любой элемент, вставленный из SOLIDWORKS Toolbox (гайки, болты, шайбы и т. д.), кроме элементов конструкции. Кроме того, можно обозначить любой компонент как крепеж.
|
Чтобы обозначить любой компонент как крепеж, откройте компонент и нажмите . В этом диалоговом окне на вкладке Настройка пользователя выберите IsFastener в поле Имя свойства и введите значение 1 для параметра Значение/Текстовое выражение.
|
| Имя вида |
Введите имя разреза. |
