Задайте свойства для существующих таблиц отверстий.
Чтобы открыть окно Таблица отверстий (Правка) PropertyManager, выполните одно из следующих действий:
- Нажмите и перетащите значок таблицы
в левом верхнем углу таблицы.
- Нажмите правой кнопкой мыши в любом месте таблицы и выберите Свойства.
- Нажмите правой кнопкой мыши на таблицу в дереве конструирования FeatureManager и выберите Свойства.
Расположение таблицы
Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.
Установите для параметра Привязанный угол значение:
 |
Левым верхним углом |
Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
|
 |
Правым верхним углом |
Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
|
 |
Нижний левый |
Новые столбцы добавляются справа, а новые строки — над точкой привязки.
|
 |
Правым нижним углом |
Новые столбцы добавляются слева, а новые строки — над точкой привязки.
|
|
Прикрепить к точке привязки
|
Прикрепление указанного угла к точке привязки таблицы.
|
Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.
Буквенно-цифровое управление
Укажите теги для определения отверстий как буквенно-цифровые (A, B, C...) или цифровые (1, 2, 3...). При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр. Воспользуйтесь параметром Начало, чтобы указать начальную букву или число..
Соответствующие заметки в чертежном виде изменяются вместе с таблицей.
 |
| A, B, C... |
 |
| 1, 2, 3... |
Схема

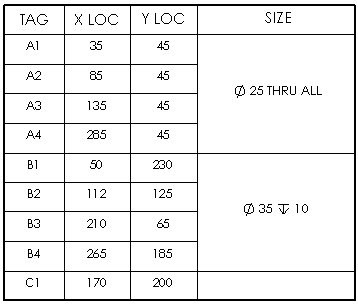

| Объединить одинаковые метки |
Объединение строк с отверстиями тем же способом, с помощью которого объединяются отверстия с одинаковыми размерами. Столбцы со значениями положения удаляются. Этот параметр удаляет столбцы месторасположения X и Y.
|

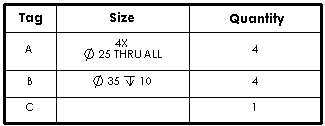

| Объединить одинаковые размеры |
Параметр доступен, только если снят флажок Объединить одинаковые метки. Объединение ячеек для отверстий одинакового размера. Столбцы со значениями положения остаются.
|
| Отобразить ANSI дюйм буквенные и цифровые размеры сверления |
Отображаются отверстия, созданные с помощью мастера отверстий и имеющие тот же размер, что и указанный в Спецификации отверстия в мастере отверстий, например, A или #40.
|
Отображение размеров в таблицах отверстий можно переключать, устанавливая или удаляя этот флажок.
Точность расположения отверстий
Укажите число значимых знаков для значений положения отверстий.
Видимость
Выберите, чтобы скрыть отдельные или все нижеперечисленные элементы:
- Скрыть исходную точку
- Скрыть центры отверстий
- Скрыть метки отверстий
Двойные размеры
Выберите Двойные размеры, чтобы размеры отображались с использованием двойных единиц.
Отобразить единицы измерения. Выберите, чтобы отображать единицы измерения.
Слой
В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.
