Можно разместить метки расположений для местных видов, разрезов и дополнительных видов чертежей для предоставления местоположения листа и зоны для родительского вида. Кроме того, можно разместить метки на окружностях выноски, разрезающих линиях на разрезах и стрелках на вспомогательных видах для предоставления местоположения соответствующего дочернего вида.
 |
 |

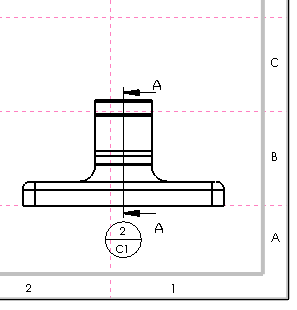

| Лист 1 - родительский вид |

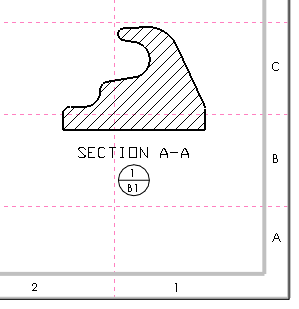

Лист 2 - дочерний вид |
В этом примере разреза лист 1 представляет собой родительский вид, а лист 2 – дочерний. Зона определяется с помощью центроида вида. Метка расположения родительского вида показывает расположение дочернего вида: лист 2 - зона C1. Метка расположения дочернего вида показывает расположение родительского: лист 1 - зона B1.
