В этом примере будет рассмотрен способ создания дополнительных экземпляров в сборке с сохранением сопряжений.
Это пример сборки зажима, содержащей штифт, связующее звено и рычаг. Штифт содержит два сопряжения, которые фиксируют его: «концентричность» и «совпадение». Необходимо создать два новых экземпляра штифта. Копиям понадобятся те же самые сопряжения, какие есть у оригинала.
 |
1 - штифт
2 - связующее звено
3 - рычаг
|
Для первого экземпляра штифта укажите новую ссылку для сопряжения "концентричность" и используйте ссылку снова для сопряжения "совпадение".
- При открытой сборке щелкните
Копировать с сопряжениями (панель инструментов "Сборка") или .
-
При использовании Выбранные компоненты в модуле PropertyManager, в графической области выберите компонент для копирования, например штифт.
Сопряжения выбранного компонента отображены в разделе Сопряжения модуля PropertyManager.
- В окне выбора под сопряжением щелкните, например "Концентричность".
Ссылка сопряжения высвечивается в графической области.

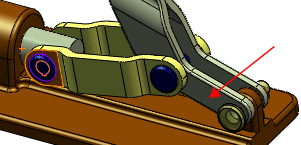

- Выберите местоположение для копирования компонента с соответствующим сопряжением, например отверстие в цепи, как показано далее:
Так как в данном примере выполняется копирование ссылки сопряжение концентричности, необходимо выбрать соответствующую геометрию для данного типа сопряжения, например отверстие.
В графической области будет выполнен предварительный просмотр скопированного компонента, и для копируемого сопряжения будет выделена ссылка на сопряжение. В модуле PropertyManager в разделе Сопряжения будет выделено окно выбора для следующего сопряжения. В данном примере выделено окно выбора сопряжения совпадения.
Необходимо указать ссылку для каждого сопряжения. Так как в данном примере обе петли рычага являются копланарными, новый штифт может использовать ту же ссылку сопряжения совпадения, что и исходный.
- Чтобы применить для следующего сопряжения ссылку, используемую исходным компонентом, в разделе Сопряжения модуля PropertyManager выберите Повторить,. В данном примере под сопряжением совпадения выберите Повтор.
- Нажмите
.В сборку будет добавлена копия выбранного компонента. Окно выбора становится пустым и можно создавать следующую копию.
Теперь добавьте компонент, копирующий сопряжения их исходного экземпляра, но использующий новые ссылки для обоих сопряжений. В данном примере скопируйте штифт в другое отверстие, но с новыми ссылками на сопряжение.
- Выберите другое местоположение для копии компонента и его первой ссылки на сопряжение.

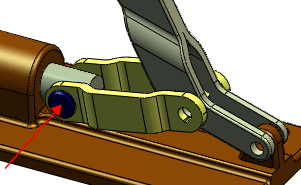

В данном примере выберите отверстие в рычаге, определяющем ссылку на сопряжение концентричности для штифта.
- В окне PropertyManager для сопряжения «совпадение» очистите поле Повторить.
- Выберите новую ссылку для следующего сопряжения.
В данном примере выберите плоскую грань рычага в качестве ссылки на сопряжение совпадения данной копии штифта.
- Два раза нажмите кнопку .
Копии компонента также отобразятся в дереве конструирования FeatureManager. Новые сопряжения появятся в папке Сопряжения
.
