Нелинейные исследования поддерживают циклическую симметрию.
Доступно для SOLIDWORKS Simulation Premium.
В окне Крепление PropertyManager в разделе Дополнительно выберите параметр Циклическая симметрия
.
Ограничение циклической симметрии подходит для имитации моделей, в которых геометрия, ограничения и условия нагрузки повторяются циклически по отношению к центральной оси.
После выполнения нелинейного анализа на полной модели можно отобразить результаты. В PropertyManager для результирующей величины в разделе Дополнительные параметры выберите Отобразить симметричные результаты.
 |
 |

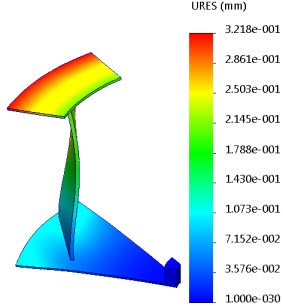

| Результаты перемещения показаны для детали с ограничениями циклической симметрии. |
Результаты смещения показаны для всей модели с активным параметром Отобразить симметричные результаты. |
Для круговой симметрии угол между выбранными гранями должен без остатка делиться на 360. Ось симметрии должна проходить по пересечению двух выбранных плоскостей, к которым применена круговая симметрия.
Чтобы настроить модель для применения ограничений циклической симметрии, необходимо сделать вырез (или элемент выреза сборки) для создания сечения модели, которая может повторяться циклически вокруг центральной оси вращения. Правильное сечение выреза образует готовую деталь при повторении с помощью элемента кругового массива равного шага и отсутствии зазоров и интерференции между сечениями. Невозможно применить ограничение циклической симметрии к недопустимому сечению.
