Desplazamientos de rodamientos debidos a rigidez

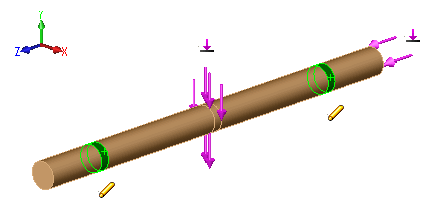

Tenga en cuenta un eje con dos conectores de rodamiento aplicados en caras cilíndricas con rigidez: KR (radial) y KA (axial). Se aplican dos cargas: Fv (vertical) y Fa (axial), como se muestra.

El desplazamiento Y promedio del rodamiento es: dy = Fv / (2 KR)

El desplazamiento Z promedio del rodamiento es: dz = Fa / (2 Ka)

Si define conectores de rodamiento mediante el modelado de las caras del receptáculo, las ecuaciones anteriores representan los desplazamientos medios relativos del vástago con respecto al receptáculo.
