AssemblyXpert - Componentes lejos del origen

Si uno o más componentes están muy lejos del origen del ensamblaje, dicho ensamblaje parece desaparecer al hacer zoom para ajustar. El ensamblaje se aleja mucho para incluir los componentes que están cerca del origen así como aquéllos que están muy lejos.

  • Haga clic en Analizar y corregir en AssemblyXpert para acercar los componentes dispersos al origen, de modo que al utilizar Zoom para ajustar el ensamblaje quede visible. Luego podrá decidir si dichos componentes realmente pertenecen al ensamblaje o si debe eliminarlos.

Por ejemplo, aquí incluimos un modelo donde se utilizó el zoom para ajustar antes y después de hacer clic en Analizar y corregir.

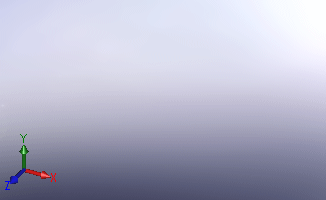

Antes

Puesto que los componentes están muy lejos unos de otros, no se puede visualizar nada cuando se hace zoom para ajustar en el ensamblaje.

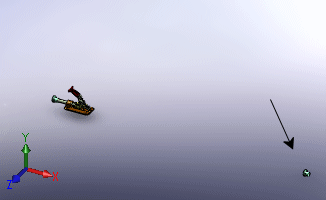

Después

SOLIDWORKS mueve el componente disperso para que quede más cerca del origen pero claramente separado del mismo.
