Propiedades de documento - Cotas de chaflán

Puede especificar configuraciones de dibujo de nivel de documento para cotas de chaflán. Disponible para todos los tipos de documentos.

Para abrir esta página:

Con un dibujo abierto, haga clic en Opciones (barra de herramientas Estándar), seleccione Propiedades de documento y, a continuación, seleccione Cotas > Chaflán.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página Estándar de dibujo seleccionada.

Estándar básico de cota de chaflán

Estándar básico de cota de chaflán
Seleccione un estándar:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Estilo de línea de cota/indicativa

Estilo de línea indicativa Seleccione: un estilo.
Grosor de línea indicativa Seleccione: un espesor o elija Tamaño personalizado e introduzca uno.

Texto

Fuente

Haga clic para modificar la fuente.
Justificación de texto horizontal Izquierda
Centro
Derecha
Justificación de texto vertical Superior
Intermedia
Inferior

Formato de texto de chaflán

1 X 1 Distancia por distancia
1 X 45° Distancia por ángulo
45° X 1 Ángulo por distancia
C1 Distancia de chaflán (sólo ángulos de 45 grados)
Formato de "X" Seleccione x mayúscula o minúscula.

Cotas duales

Visualización de cotas duales Seleccione para mostrar cotas en unidades duales.
Mostrar unidades para visualización dual Seleccione para mostrar unidades para el segundo conjunto de cotas.

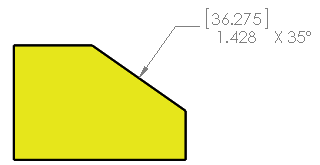

Partir cuando la posición del texto sea "Texto horizontal subrayado" o "Texto horizontal a lo largo de la línea de referencia del modelo"
Seleccione para establecer cotas de chaflán nuevas con cotas duales para visualizar una división superior e inferior a la línea de cota.

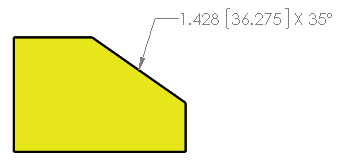

Texto horizontal subrayado Texto horizontal a lo largo de la línea de referencia del modelo

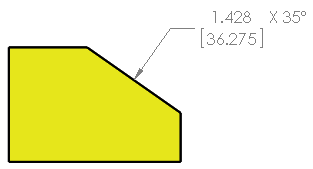

Posición de valor de cota Superiorchamfer_dual_dim_top.gif

Precisión primaria

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor.
PM_Tol_Precision_DualDim.gifPrecisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia.

Precisión dual

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor en las unidades secundarias.
PM_Tol_Precision_DualDim.gifPrecisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para los valores de tolerancia para las unidades secundarias.

Precisión angular

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor.
Precisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia.

Capa

Capa
Seleccione una capa.
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para propiedades de documentos.
Debe seleccionar Por estándar para Capa (barra de herramientas Capa) en el documento de vista de dibujo para aplicar esta configuración de capa.

Posición del texto

Texto horizontal
Texto horizontal subrayado
Texto en ángulo
Texto en ángulo subrayado
Texto horizontal a lo largo de la línea de referencia del modelo

Opciones

Tolerancia

Haga clic para establecer la tolerancia.

Eliminar unidades con valor 0 para grados/min y grados/min/s

Seleccione esta opción para ocultar las unidades que tengan un valor de cero, por ejemplo, cuando esta está activada, 73º0'37" aparece como 73º37".
