Ejemplos de caras a inglete a ángulos de 45º

Ejemplo 1

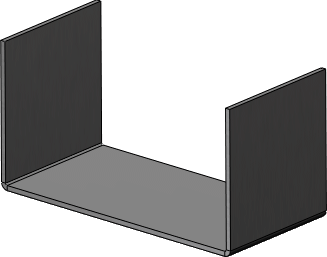

Cree una pieza de chapa metálica.
Seleccione la arista junto al punto final en el principio de la serie de aristas.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Correcto Incorrecto

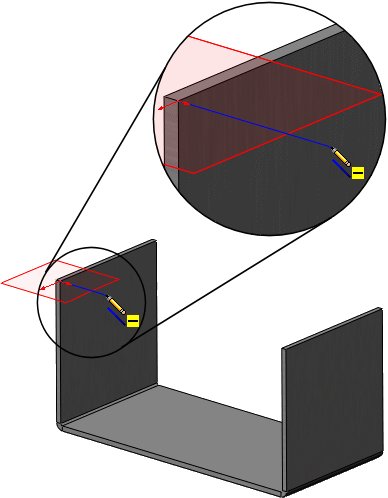

Cree un croquis a partir de la brida a inglete. El plano de croquis es normal respecto a la primera arista donde se creará la brida a inglete.

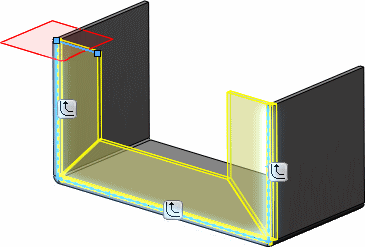

Seleccione aristas para la brida a inglete en orden continuo. En este ejemplo, se seleccionaron por este orden: la arista vertical izquierda, la horizontal y la vertical derecha.

Alternativamente, puede hacer clic en Propagar Propagate.gif para seleccionar todas las aristas que sean tangentes a la arista seleccionada.
La brida a inglete está finalizada.

Ejemplo 2

Cree un croquis a partir de la brida a inglete.

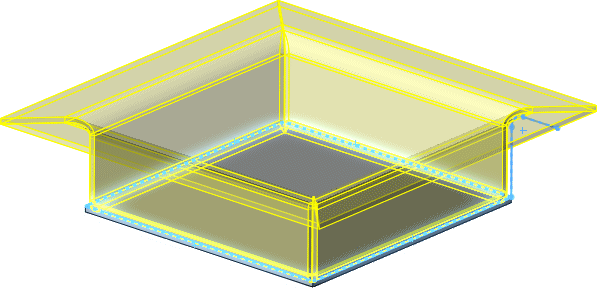

Seleccione aristas para la brida a inglete en orden continuo.
La brida a inglete está finalizada.
