El PropertyManager Configurar caída establece parámetros para un estudio de caída.
Para acceder a este PropertyManager, cree un estudio de caída. En el árbol de estudio de caída, haga doble clic en Configuración.
Especifique
Establece el tipo de entrada a especificar.
| Altura de caída |
Especifique la altura desde la cual el modelo se deja caer, estando en posición de descanso.
|
| Velocidad al momento del impacto |
Especifique la dirección y la magnitud de la velocidad del modelo en el momento del impacto con el plano de destino.
|
Altura
Establece la altura desde la cual el sólido choca, estando en posición de descanso. Ésta es la distancia que el sólido debe recorrer en dirección de la gravedad para golpear el plano rígido. Disponible sólo si selecciona Altura de caída en el cuadro Especificar. La velocidad al impacto se calcula a partir de Vimpact = (2gh)½, donde g es la aceleración de la gravedad y h es la altura.
| |
Desde centro de gravedad |
La altura especificada es la distancia entre el centro de gravedad del sólido y el piso plano rígido en dirección de la gravedad.
El centro de gravedad es el centro geométrico del sólido. En un ensamblaje, el centro de gravedad de dicho ensamblaje coincide con el centro de gravedad sólo si todos los componentes tienen la misma densidad.
|
| |
Desde punto más bajo |
La altura especificada es la distancia más corta entre el sólido y el piso plano rígido. El punto más cercano al piso plano rígido es el primer punto del piso golpeado en el trayecto del sólido en dirección a la gravedad.
|
 |
Altura de caída |
Especifica la altura desde el centro o desde el punto más bajo del plano de impacto. Puede seleccionar unidades para la altura.
|
Velocidad en impacto
Establece la dirección y el valor de la velocidad en el momento del impacto. Sólo se utiliza si selecciona Velocidad al impacto en el cuadro Especifique.
| |
Referencia de velocidad de impacto |
Establece la entidad de referencia para determinar la dirección de la velocidad en el momento del impacto. Puede seleccionar una arista, un plano de referencia o una cara plana. Si selecciona un plano de referencia o una cara plana, la velocidad se aplica en la dirección que es normal al plano de referencia o a la cara plana. Haga clic en  para invertir la dirección de la velocidad al impacto.
|
 |
Magnitud de velocidad |
Establece la magnitud y la unidad de la velocidad al momento del impacto. Todavía deberá definir la magnitud de gravedad cuando se especifica la magnitud de velocidad en el momento del impacto. Las cargas gravitacionales actúan como cargas externas durante la solución y permanecen constantes. El valor de gravedad no afecta a la magnitud de velocidad especificada en el momento del impacto.
|
Gravedad
Establece la dirección y el valor de la aceleración de la gravedad. La fuerza gravitacional permanece constante a lo largo del tiempo de solución después del impacto. El trabajo como consecuencia de la gravedad se considera en las ecuaciones de equilibrio de energía durante la solución.
| |
Referencia de gravedad |
Establece la entidad de referencia para determinar la dirección de la gravedad. Debe seleccionar una arista, un plano de referencia o una cara plana. Si selecciona un plano de referencia o una cara plana, la gravedad se aplica en la dirección que es normal al plano de referencia o a la cara plana. Haga clic en para invertir la dirección de la gravedad.
|
 |
Magnitud de gravedad |
Establece la magnitud y la unidad de la gravedad.
|
Destino
Establece la orientación del plano de impacto.
| Orientación de destino |
|
|
| |
Normal a gravedad |
El plano de impacto es normal a la gravedad.
|
| |
Paralelo a plano de referencia |
El plano de impacto es paralelo al plano de referencia seleccionado.
|
 |
Referencia para orientación del suelo |
Seleccione un plano de referencia. Disponible sólo cuando Paralelo a plano de referencia está seleccionada.
|
 |
Coeficiente de fricción |
Establece el coeficiente de rozamiento entre el modelo y el plano de impacto.
El programa determina la posición real del plano de impacto de la siguiente manera:
- Si especificó la opción Altura, el sólido golpea el plano después de recorrer la distancia de altura especificada en dirección de la gravedad.
- Si especificó la opción Velocidad al impacto, el sólido golpea el plano durante el recorrido a la velocidad al impacto especificada.
 |
 |

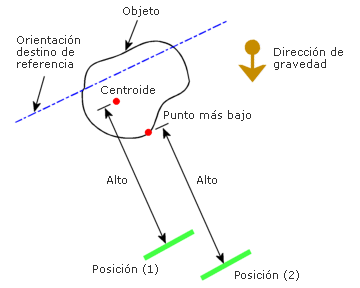

Ubicación real del plano de impacto si se especificó la altura.
Posición (1): La altura se mide desde el centro de gravedad del sólido.
Posición (2): La altura se mide desde el punto más bajo del sólido.
|

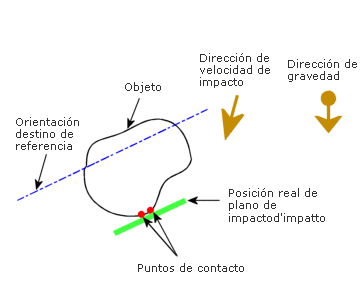

Ubicación real del plano de impacto si se especificó la velocidad al impacto.
|
|
| Rigidez del suelo |
|
|
| |
Suelo rígido |
Utilice un plano rígido para el destino.
|
| |
Suelo flexible |
Utilice una capa flexible para el suelo.
|
Amortiguamiento de contactos
Se considera que el amortiguamiento de contactos para los sólidos entran en contacto entre sí durante el impacto y se encuentran Sin penetración entre ellos. El amortiguamiento de contactos se calcula como amortiguamiento vicioso. La entrada es un valor de amortiguamiento que se define como proporción del amortiguamiento crítica (ζcr = 2* m* ω).
 |
Cociente de amortiguamiento crítico |
Valor de amortiguamiento como proporción de amortiguamiento crítico (ζcr = 2* m* ω). Por ejemplo, para aplicar el 5% de amortiguamiento crítico, introduzca 0,05.
La aplicación del amortiguamiento de contactos reduce las oscilaciones de alta frecuencia que se pueden producir durante el impacto y mejora la estabilidad de la solución (PropertyManager Configuración del análisis de caída).
|
Configuración de símbolos
Muestra las direcciones de aceleración de la gravedad y la velocidad al impacto.
| |
Editar color |
Haga clic en este botón para cambiar el color de los símbolos de velocidad y aceleración.
|
 |
Tamaño de símbolo |
Controla el tamaño de los símbolos de velocidad y aceleración.
|
| |
Visualizar vista preliminar |
Muestra una vista preliminar de los símbolos en la ventana de gráficos.
|
