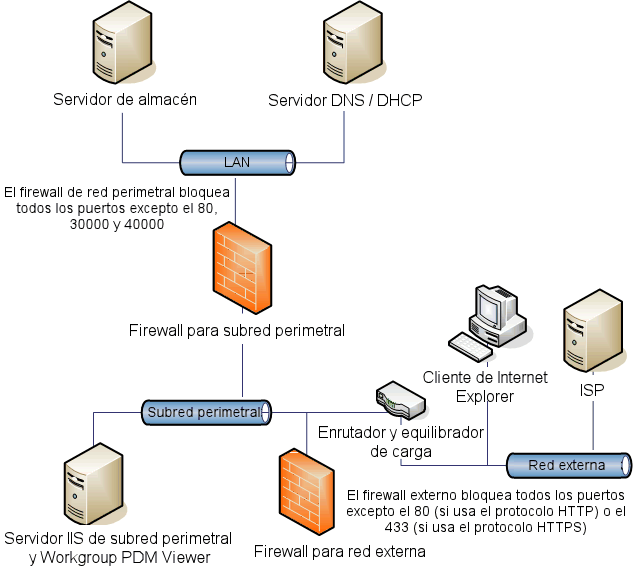

La configuración de red muestra un servidor de red perimetral configurado en una subred perimetral, así como su comunicación con las redes internas y externas.
El servidor de red perimetral se comunica con la red de área local (LAN) a través de un servidor de seguridad (firewall) interno. Además, se comunica con la red externa a través de un firewall externo, un enrutador y un grupo de equilibradores de carga.
El cliente de Internet Explorer se conecta al servidor de Workgroup PDM Viewer/IIS mediante el puerto 80 (o 443 si está configurado para utilizar SSL). A continuación, Workgroup PDM Viewer se conecta al servidor del almacén a través de los puertos 30000 o 40000. Éste envía la información solicitada a Workgroup PDM Viewer, que a su vez se la suministra al cliente de Internet Explorer.
El servidor Web de red perimetral tiene dos direcciones IP:
- La dirección IP interna en la red de área local
- La dirección IP pública proporcionada por el proveedor de servicios de Internet (ISP)
El servidor Web en la red perimetral se encuentra detrás de un grupo de equilibradores de carga. Si bien puede acceder directamente al servidor Web con fines administrativos, los equilibradores de carga se encargan de procesar todo el tráfico de servicios Web de los servidores en la red perimetral.
Los equilibradores de carga convierten la dirección IP de hardware del servidor a una IP virtual (VIP) en la sección de la red que es accesible a los usuarios. Si navega a la dirección VIP o la URL del servidor Web mientras está conectado a la red, puede ver el sitio Web.
El firewall externo convierte la VIP del equilibrador de carga en una dirección pública.
