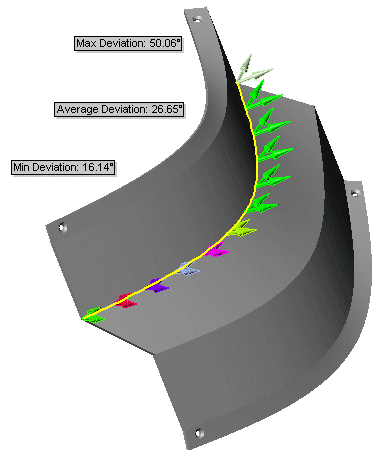

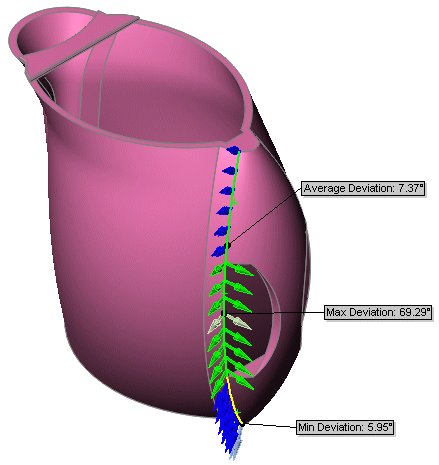

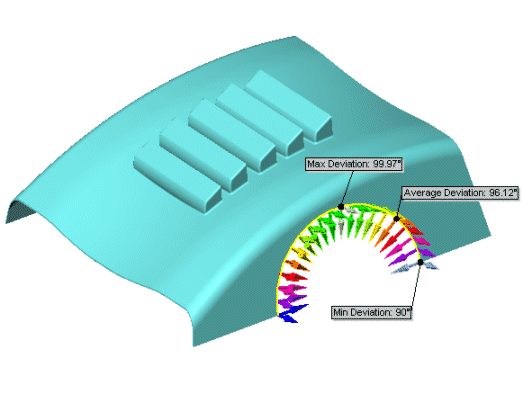

La herramienta Análisis de desviación es una herramienta de diagnóstico que calcula el ángulo entre caras. Puede seleccionar una única arista o una serie de aristas. Se pueden las seleccionar aristas entre caras de una superficie o cualquier arista de un sólido.
Después de utilizar la herramienta
Análisis de desviación, puede modificar los resultados controlando las entidades apropiadas desde dentro del modelo. Por ejemplo, al examinar una arista a lo largo de un relleno de superficie, los resultados del análisis de desviación varían dependiendo de lo siguiente:
| Control de curvatura |
Seleccione Contacto o Tangente. Normalmente, Tangente produce una desviación menor entre caras contiguas. |
| Optimizar superficie |
Utilice el parche estándar, o, con aristas de dos, tres y cuatro lados, aplique la opción Optimizar superficie para utilizar el parche simplificado, el cual es más eficaz. |
