Grupo |
Agrupa anotaciones para moverlas juntas.
|
 |
Desagrupar |
Desagrupa anotaciones para moverlas libremente.
|
 |
Alinear colineal/radial |
Alinea y agrupa cotas de dibujo lineales, radiales o de ángulo colineal o radialmente.
|
 |
Alinear paralela/concéntrica |
Alinea y agrupa cotas de dibujo lineales, radiales o de ángulo como paralelas o concéntricas.
|
 |
Alinear a la izquierda |
Alinea anotaciones con la anotación del extremo izquierdo del grupo. |
| |
 |

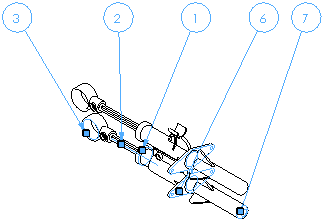

| Antes |
 |

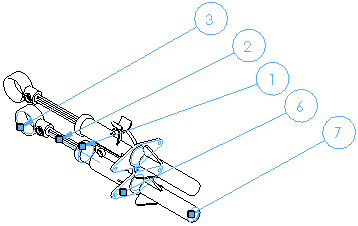

| Después (alineada al globo 3) |
|
 |
Alinear a la derecha |
Alinea anotaciones con la anotación del extremo derecho del grupo. |
| |
|
| Antes |
 |
| Después (alineada al globo 7) |
|
 |
Alinear en la parte superior |
Alinea anotaciones con la anotación del extremo superior del grupo. |
| |
 |
| Antes |
 |
| Después (alineada al globo 3) |
|
 |
Alinear en la parte inferior |
Alinea anotaciones con la anotación del extremo inferior del grupo. |
| |
|
| Antes |
 |
| Después (alineada al globo 7) |
|
 |
Alinear horizontalmente |
Alinea anotaciones con el centro de la anotación del extremo izquierdo. |
| |
 |
| Antes |
 |
| Después (alineada al globo 3) |
|
 |
Alinear verticalmente |
Alinea las anotaciones con el centro de la anotación del extremo superior. |
| |
 |
| Antes |
 |
| Después (alineada al globo 3) |
|
 |
Alinear entre líneas |
Alinea anotaciones uniformemente entre líneas horizontales o verticales.
|
 |
Espaciar uniformemente a lo ancho |
Alinea anotaciones en horizontal uniformemente entre la anotación del extremo izquierdo y la del extremo derecho. No se alinea a la anotación del extremo izquierdo o derecho. |
| |
 |
| Antes |
 |
| Después (alineada entre los globos 3 y 7) |
|
 |
Espaciar uniformemente a lo alto |
Alinea anotaciones en vertical uniformemente entre la anotación del extremo superior y la del extremo inferior. No se alinea a la anotación del extremo izquierdo o derecho. |
| |
 |
| Antes |
 |
| Después (alineada entre los globos 3 y 7) |
|
 |
Compactar horizontalmente |
Alinea anotaciones con el centro de la anotación del extremo izquierdo, reduciendo bastante el espacio entre las mismas. |
| |
 |
| Antes |
 |
| Después (alineada al globo 3) |
|
 |
Compactar verticalmente |
Alinea anotaciones con el centro de la anotación del extremo superior, reduciendo bastante el espacio entre las mismas. |
| |
 |
| Antes |
 |
| Después (alineada al globo 3) |
|
| Espaciado lineal/radial uniforme |
 |
| Alinear colineal |
 |
| Alineación zig zag |
 |
| Organizar cotas automáticamente |
 |
| Justificación superior del texto de cota |
 |
| Justificación inferior del texto de cota |
 |
| Justificación a la izquierda del texto de cota |
 |
| Justificación a la derecha del texto de cota |
 |
