Estos pasos representan el flujo de trabajo de exportación y vinculación a archivos de texto.
Para exportar las ecuaciones de la pieza o el ensamblaje y vincular las cotas a un archivo:
- Lleve a cabo una de las siguientes acciones:
- Haga clic en Ecuaciones
en la barra de herramientas Herramientas.
- Haga clic en .
- Haga doble clic en la carpeta Ecuaciones
en el gestor de diseño del FeatureManager y seleccione Administrar ecuaciones.
- En el cuadro de diálogo Ecuaciones, haga clic en Exportar.
- En el cuadro de diálogo Guardar como:
- Especifique un nombre y una ubicación para el archivo de texto.
- Haga clic en Guardar.
Se guardan las ecuaciones en un archivo de texto. Aparece el cuadro de diálogo Exportar ecuaciones.

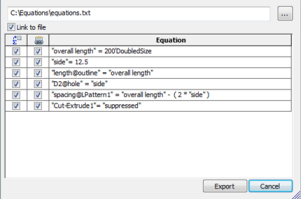

El cuadro de diálogo Exportar ecuaciones incluye dos columnas. La primera columna indica las ecuaciones que se exportan a un archivo de texto. La segunda columna indica las ecuaciones que se vinculan entre el modelo y el archivo de texto. Puede cambiar las ecuaciones de los elementos que vincule solamente en el archivo de texto de destino. De forma predeterminada, todas las ecuaciones se exportan y vinculan.
Puede vincular y anular el vínculo de ecuaciones individuales activando y desactivando las casillas de verificación en la columna Vínculos. También puede vincular y anular el vínculo en el cuadro de diálogo Ecuaciones después de vincular a un archivo externo.
- En el cuadro de diálogo Exportar ecuaciones, haga clic en Exportar.
En el cuadro de diálogo Ecuaciones, la opción Vínculo a archivo externo está seleccionada. También aparece la ruta el archivo
- En el cuadro de diálogo Ecuaciones, haga clic en Abrir archivo vinculado
.Se abre el archivo en un editor de texto.
- Cambie el valor de una variable global de la que dependa una cota vinculada y guarde el archivo.
- En el cuadro de diálogo Ecuaciones, haga clic en Reconstruir

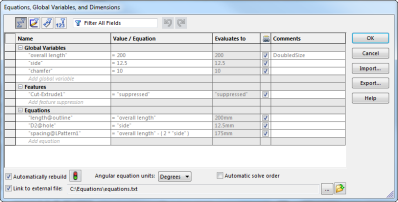

.Todas las cotas que dependen de la variable global se actualizan. El cuadro de diálogo Ecuaciones muestra una columna adicional para todas las entradas que estén vinculadas al archivo externo.
Las ecuaciones y variables globales que estén vinculadas externamente no se pueden cambiar en este cuadro de diálogo. En su lugar, debe utilizar el archivo externo. Para desvincular las ecuaciones vinculadas y las variables globales, en el cuadro de diálogo Ecuaciones, desactive Vínculo a archivo externo.
- Haga clic en Aceptar.
