Kenar Kaynağı Tanımları

Bu konuda, Kenar Kaynağı bağlantı elemanıyla ilişkili bazı terimlerin tanımları verilmektedir.

Radyus Kaynağı

İki metal parçayı dik açıyla birleştiren bir üçgensel kaynak.

Kenar Kaynağı PropertyManager'ında tanımlanan tüm radyus kaynakları 450'lik bir konfigürasyona sahiptir.

Oluk Kaynağı

İki metal parça arasında önceden açılan bir açıklık veya olukta uygulanan kaynak.

Kenar Kaynağı PropertyManager'ında tanımlanan oluk kaynakları, tüm kenar-kenar kaynak tiplerini (kare alın, V, J ve U koşulları) temsil edebilir.

Yerel Kaynak Eklemi Koordinat Sistemi

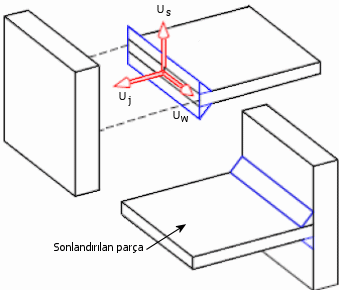

Kenar kaynağı sonuçları, sonlandırılan parçanın kesişen kenarındaki tüm mesh düğümleri için hesaplanır. Sonuçlar, şekilde gösterildiği gibi her düğümde belirlenen bir yerel koordinat sistemine göre hesaplanır.

  • Yüzeye Dik, Us: Eksen, sonlandırılan parçanın kabuğunun üst yüzeyine diktir.
  • Kaynak Eklemine Dik, Uj: Eksen, sonlandırılan parçanın kesişen kabuk kenarına diktir ve parçadan dışarı yöne bakar.
  • Kaynak Ekseni, Uw: Eksen, kaynak birleşme yerinin yönüne paraleldir. Yönü Uw = Us x Uj ile tanımlanır.

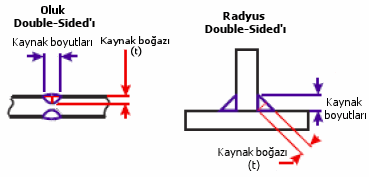

Kaynak Boyutu

Bir oluk kaynağının (s) eklem penetrasyonunun ölçümlendirmesi. Bir radyus kaynağında (kaynak bacağı) kökün tabana uzaklığı.

Kaynak Boğazı

Kaynak kökünden kaynak yüzüne (t) minimum uzaklık.

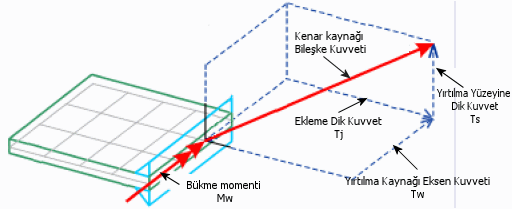

Ekleme Dik Kuvvet

Kaynak eklemi normal ekseni Uj boyunca sonlandırılan parçanın kesişen kabuk kenarına dik hareket eden bir kaynak kuvveti bileşeni (Tj). Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.

Yırtılma Kaynağı Eksen Kuvveti

Yerel kaynak ekseni Uw boyunca kaynak dikişine paralel hareket eden bir kaynak kuvveti bileşeni (Tw). Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.

Yırtılma Yüzeyine Dik Kuvvet

Yerel yüzeye dik eksen Us boyunca hareket eden (Ts) bir kaynak kuvveti bileşeni. Birimler kuvvet / birim kaynak uzunluğu cinsinden verilir.

Bükme Momenti

Yerel kaynak ekseni Uw civarındaki etki eden bir moment (Mw). Birimler moment / birim kaynak uzunluğu cinsinden verilir.
