Kaynak Boyutu Hesaplamaları (Amerikan Standardı)

Yazılım aşağıdaki prosedürü izleyerek sonlandırılan parçanın kesişen kenarındaki tüm mesh düğümleri için kaynak boyutunu ve kaynak boğaz boyunu hesaplar.

  1. Her düğümde yerel Kaynak Eklemi Koordinat Sistemi (WJC) belirlenir.
  2. Sonlandırılan parçanın kabuk kalınlığı olarak temel malzeme kalınlığı tb belirlenir.
  3. Birim uzunluk başına kaynak alanı Aw belirlenir:

    • Tek Taraflı (SS) kaynaklar: Aw = tw, burada tw kaynak boğazıdır
    • Çift Taraflı (DS) kaynaklar: Aw = 2 × tw

  4. Birim uzunluk başına kaynak kesiti modülü Sw belirlenir:

    • DS radyus kaynakları: Sw = tw x tb
    • DS oluk kaynakları: Sw = (4 / 3) × (tw3 / tb) – 2 × tw2 + tw × tb
    • SS radyus veya oluk kaynakları: Sw = tw2 / 6

  5. Sonlandırılan parçanın kesişen kenarındaki her düğüm için yerel WJC sistemi temel alınarak kuvvet bileşenleri ve moment hesaplanır. DS kaynakları için bu kuvvetler 2'ye bölünür (hesaplamalar kaynak birim uzunluk başına yapılır; kaynak eklemi birim uzunluk başına yapılmaz).

    • Fs = Yerel Us ekseni boyunca yırtılma kuvveti.
    • Fw = Yerel Uw ekseni boyunca yırtılma kuvveti.

    • Fj = Yerel Uj ekseni boyunca dik kuvvet. Pozitif Fj değerleri, sonlandırılan kabuğun üst yüzünün sıkıştırma kuvveti altında olduğunu gösterir.

    • Mw = Yerel kaynak ekseni Uw civarındaki düğümsel bükme momenti. Pozitif Mw değerleri, sonlandırılan kabuğun üst yüzünün çekme kuvveti altında olduğunu gösterir.

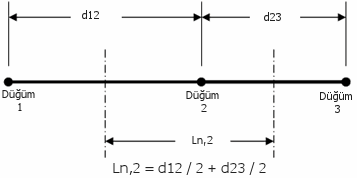

  6. Her düğüm için her bitişik düğüme toplam uzaklığın ½'si olarak düğüm uzunluğu Ln hesaplanır.

  7. Her düğüm için düğüm uzunluğuna dayalı olarak birim uzunluk başına gerilim bileşenleri hesaplanır:

    • fs = (Fs / Ln) / Aw
    • fw = (Fw / Ln) / Aw
    • fj = (Fj / Ln) / Aw + ((Mw / Ln) / Sw)

  8. Kaynak üzerindeki birim uzunluk başına sonuç gerilimi fkaynak hesaplanır:

    • fkaynak = sqrt ( fs2 + fw2 + fj2)

  9. Sonlandırılan parçanın kesişen kenarındaki her düğüm için gerekli kaynak boğazı tw hesaplanır: Bunun için fkaynak = fizin verilen olarak ayarlanır. Burada fizin verilen, elektrodun izin verilen yırtılma mukavemetidir.

    Elektrot malzemesinin izin verilen yırtılma mukavemeti şu şekilde hesaplanır: Nihai yırtılma mukavemeti / güvenlik faktörü. Özel kurallarla düzenlenen mühendislik projeleri, bu kaynaklarda belirtilen minimum ve standart değerlere bağlı kalmalıdır.

  10. Sonlandırılan parçanın kesişen kenarındaki her düğümde kaynak boyutu s hesaplanır:

    • SS veya DS oluk kaynakları: s = tw
    • SS veya DS 45° radyus kaynakları: s = sqrt(2) × tw
