Datum Unsuru PropertyManager'ı

PropertyManager datum unsuru sembollerinin özelliklerini kontrol eder.

Datum eklemek için aşağıdakilerden birini yapın:

  • Parçalar için DatumTool_Datum_DimXpert.gif (DimXpert araç çubuğu) veya Araçlar > DimXpert > Datum öğesine tıklayın.
  • Teknik resimler için Datum UnsuruTool_Datum_Feature_Annotation.gif (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Datum Unsuru Sembolü öğesine tıklayın.

Stil

Stili tanımlayın. Detaylar için bkz. Stil.

Etiket Ayarları

EtiketPM_Datum_Feature_Label.gif. Metin datum unsuru kutusunda görünür.

Lider

Belge stilini kullan. Belge stili Belge Özellikleri > Datumlar'da belirlenen ayarları takip eder. Farklı bir kutu ve iliştirme stili seçmek için işaretini kaldırın. Her kutu stilinin farklı bir grup iliştirme stili vardır.

PM_Datum_Feature_Square.gifKare: PM_Datum_Feature_Round.gifYuvarlak (GB): Örnek Yuvarlak stili:
datum.png ButtonLidersiz PM_Datum_Feature_Perpendicular.gifDik açılı datum_feature_symbol_round.gif
PM_datum_feature_leader_ON.gifLider PM_Datum_Feature_Vertical.gifDikey
PM_Datum_Feature_Filled.gifDolu Üçgen PM_Datum_Feature_Horizontal.gifYatay
PM_Datum_Feature_FilledShoulder.gifOmuzlu Dolu Üçgen
PM_Datum_Feature_Empty.gifBoş Üçgen
PM_Datum_Feature_EmptyShoulder.gifOmuzlu Boş Üçgen
leader_left.png DüğmesiLider Sol
pm_leader_right.gifLider Sağ
PM_LEADER_NEAREST.gifEn Yakın Lider

Omuz seçenekleri sembole bir büküm ekler. Omuz bükümü iliştirme kenarına göre her zaman yatay veya dikeydir. Dairesel bir kenara sembol eklerseniz Omuz seçenekleri otomatik olarak seçilir.

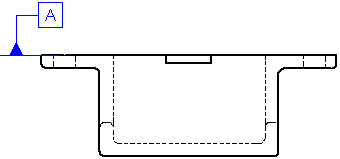

Düzlemsel yüzeylere uyguladığınız datum unsuru simgeleri için liderler kullanabilirsiniz.

datum-feature-sym-leader.gif datum-feature-sym-no-leader.gif
Lider Lider Yok

Metin

İmleci metin alanına getirin. Sembol Kitaplığı'na erişmek için Daha çok'u tıklayın.

Lider/Çerçeve Stili

Belge görünümünü kullan:
  • Belge Özellikleri > Datumlar öğesinde yapılandırılan stili ve kalınlığı kullanmak için seçin.
  • Lider stilini tools_options_frameleaderstyle.gif veya kalınlığı line_thickness.png ayarlamak için tıklayın.

Katman PM_Layer.gif

Adlandırılmış katmanlar bulunan teknik resimlerde bir katman seçin.
