DimXpert Datum

Datum unsurlarını tanımlamak için DimXpert Datum aracını kullanın.

Bu araca erişmek için:

Datum (DimXpert araç çubuğu) veya Araçlar > DimXpert > Datum öğesine tıklayın.

Araç şu unsur tiplerini destekler:

  • Yükseklik
  • Silindir
  • Çentik
  • Düzlem
  • Basit Delik
  • Yuva
  • Genişlik

Çoğu DimXpert Datum Unsuru PropertyManager seçenekleri DimXpert olmayan Datum Unsuru PropertyManager seçenekleri ile aynıdır. Farklılıklar aşağıda belirtilmiştir.

Etiket Ayarları

Bir datum uygularken veya düzenlerken, bir datum Etiket değeri girin ve lider tipi atayın.

Araçlar > Seçenekler > Belge Özellikleri > Draft Standardı > Detaylandırmalar > Datumlar altında başlangıç etiketini belirtin.

Datum etiketi girerken, her etkin teknik çizim standardının sözdizimi için girdiler kontrol edilir. Örneğin:

  • Bir sayısal değer girildiğinde tüm standartlar için bir hata mesajı üretilir.
  • Bir I, O veya Q girmek, ANSI'deyken bir uyarı mesajı oluşturur.
  • AA girmek, ISO'dayken bir hata mesajı oluşturur.

Lider

datum.png Yüzey Datum üçgenini bir unsurun yüzeyine iliştirir.
Yönlendirilen Lider Datum üçgenini yönlendirilen bir lidere iliştirir.
Ölçümlendirme Datum üçgenini bir ölçümlendirmeye veya unsur kontrol çerçevesine iliştirir.
Gtol Datum üçgenini bir unsur kontrol çerçevesine iliştirir.

Unsura Göre Datum Örnekleri

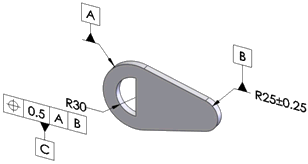

Yükseklik

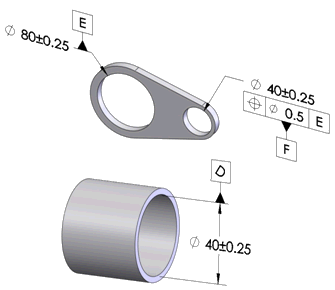

Silindir

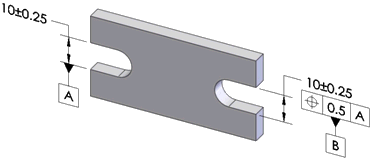

Çentik

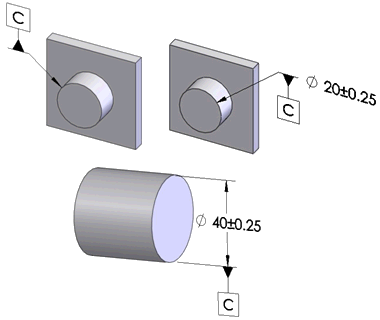

Düzlem
Basit Delik

Yuva
Genişlik

Bir Datum Unsuru Sembolünü Uygulama

Bir datum unsur sembolü uygulamak için:

  1. Datum (DimXpert araç çubuğu) veya Araçlar > DimXpert > Datum öğesine tıklayın.
  2. Datum unsurunun yüzünü seçin ve datum unsur sembolünü yerleştirmek için grafik alanına tıklayın.

    Seçilen yüz birden fazla unsur tipini tanımlamak için kullanılabilirse, gereken unsuru seçmek için unsur seçici'yi kullanın.

  3. PM_OK.gif öğesine tıklayın.
