Unsur seçici farklı DimXpert unsur tiplerini ayırmak için kullandığınız yüzen, bağlama duyarlı bir araç çubuğudur.
Kullanılabilen unsur seçici seçenekleri seçilen yüz ve etkin komuta göre değişir. Tüm unsur seçimleri için unsur seçiciyi kullanın:
- Ölçümlendirmeler
- Datumlar
- Geometrik toleranslar
- Otomatik tolerans düzenleri
- Çoğaltma oluşturma
Unsurların unsur seçicideki sırası karmaşıklıklarına göre yapılır:
- Düzlem, silindir ve koni gibi basit unsurlar solda bulunur.
- Düz havşa delikleri, çentikler, yuvalar ve çoğaltmalar gibi kompozit unsurlar ortada bulunur.
- Bileşik delikler ve kesişim noktaları gibi bileşik unsurlar sağda bulunur. Bileşik unsurlar, ek seçimler gerektirir.
DimXpert içerisinde, tek bir yüz genellikle farklı ölçümlendirme ve toleranslar gerektiren birden çok üretim unsuru tipini tanımlayabilir.
Örnek: Unsur Seçiciyi Kullanma
Bir delik çoğaltma için bireysel boyut ölçümlendirmeleri oluşturmak üzere unsur seçiciyi kullanmak için:
- Parçalar için DimXpert ile ölçümlendirilecek bir parça açın.
- Boyut Ölçümlendirmesi
(DimXpert araç çubuğu) veya öğesine tıklayın.
- Soldaki deliğin yüzünü seçin.

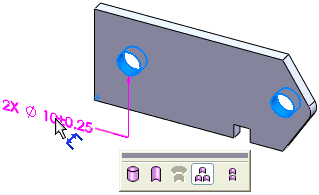

Unsur seçici 2X delik çoğaltmaya varsayılan olarak ayarlanır.
- Unsur seçicide Delik
öğesine tıklayın.
- Ölçümlendirmeyi eklemek için grafik alanına tıklayın.
- PropertyManager'da, Tolerans/Duyarlılık altında, Maksimum Sapma
için 0,5 yazın.
öğesine tıklayın.

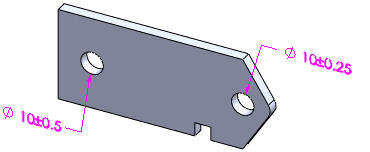

- Varsayılan tolerans ayarlarını kullanarak prosedürü sağ delik için de tekrarlayın.
