Büküm izni ve büküm kesintisi hesaplamaları, bükülen parçaya istenen ölçümlendirmeyi vermek için levhanın düz uzunluğunu belirlemek üzere seçebileceğiniz yöntemlerdir. Diğer yöntemlere büküm tabloları, K-Faktörü ve büküm hesaplaması dahildir.
Büküm İzni ve Büküm Kesintisi Hesaplamaları
Aşağıdaki resimde büküm iznini hesaplamak için kullanılan A ve B gösterilmektedir:
Büküm izni toplam düz uzunluğunu hesaplamak için aşağıdaki denklem kullanılır:
Lt = A + B + BA
burada:
- Lt toplam düz uzunluktur
- BA büküm izni değeridir
Aşağıdaki resimde büküm kesintisini hesaplamak için kullanılan A, B ve BD gösterilmektedir:
Büküm kesintisi değerlerinin toplam düz uzunluğunu belirlemek için aşağıdaki denklem kullanılır:
Lt = A + B - BD
konumu:
- Lt toplam düz uzunluktur
- BD büküm kesintisi değeridir
Büküm kesintisini (BD) sanal sivriden ölçmeniz gerekir.
Büküm İzni ve Büküm Kesintisi Değeri
Bükümü oluştururken değeri girerek, herhangi bir sac levha bükümü için bariz büküm izni veya büküm kesintisi belirtebilirsiniz.

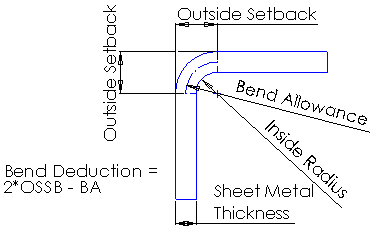

Tanıma göre, büküm izni, malzemenin nötr ekseni boyunca ölçülen bükümün yay uzunluğudur. Tanıma göre, büküm kesintisi büküm izni ile iki dış gerileme arasındaki farktır.
