Sapma Analizi

Sapma Analizi aracı yüzler arasındaki açıyı hesaplayan bir tanılama aracıdır. Tek bir kenar veya bir dizi kenar seçebilirsiniz. Kenarlar yüzeydeki yüzler arasında veya bir katıdaki herhangi bir kenar olabilir.

Analiz kenarlar boyunca seçtiğiniz örnek nokta sayısını temel alır. Aşağıdaki durumlardan herhangi birinde başarısız olan veya başarısız olma ihtimali olan işlemleri inceleyebilirsiniz:
Kalıplar Sapma Analizi aracıyla kalıbın ayrım hattı boyunca kalıp araçlarında olan sorunları inceleyin.

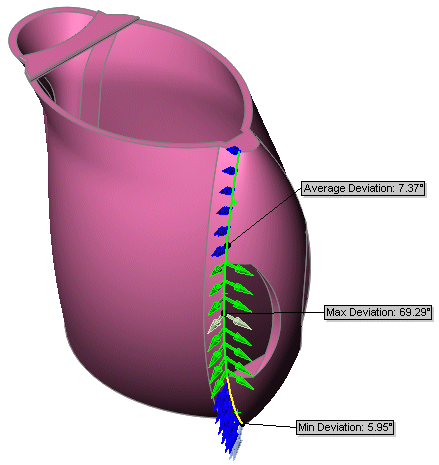

Kalıp parçalarının kenarları boyunca Sapma Analizi
Radyuslar Radyus işleminin başarısız olduğu teğet yüzler boyunca olası sorunları belirleyin.

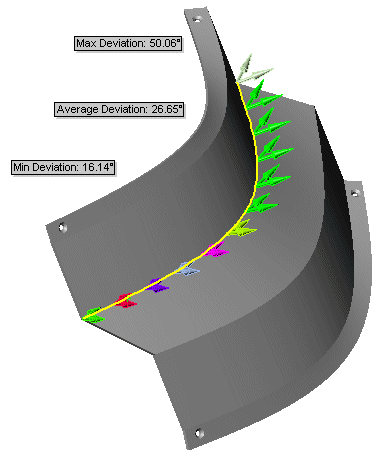

Kenarlarla radyusa süpür
Teğetlik gereksinimleri Loft'lar, süpürmeler veya yüzey dolgularının kenarları boyunca teğetlik gereksinimlerinin karşılanıp karşılanmadığını kontrol edip doğrulayın.
Maksimum sapma Maksimum sapma bulunan süpürme, loft veya yüzey dolgularının kenarları boyunca sorunlu alanları belirleyin.
3B çizimler kullanarak loft'un kenarı boyunca sapma analizi
Sapma Analizi aracını kullandıktan sonra model içindeki uygun objeleri kontrol ederek sonuçları değiştirebilirsiniz. Örneğin, bir yüzey dolgusu boyunca bir kenarı incelediğinizde sapma analizi sonuçları şunlara göre değişir:
Eğrilik Kontrolü Temas veya Teğet'i seçin. Normalde, Teğet bitişik yüzler arasında daha düşük sapma sağlar.
Yüzeyi optimize et Standart yamayı kullanın veya iki, üç ve dört taraflı kenarlarla daha etkili basitleştirilmiş yamayı kullanmak için Yüzeyi optimize et seçeneğini uygulayın.
