Sapma Analizi aracı, yüzler arasındaki açıyı hesaplayan bir tanılama aracıdır.
Sapma analizi uygulamak için:
- İncelemek istediğiniz kenarların bulunduğu modeli açın.
 |

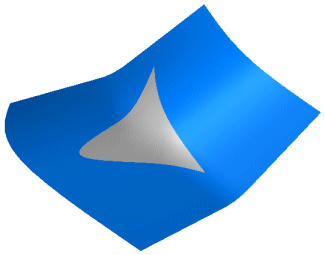

| Yüzey dolgusu kullanarak modeli örnekleyin |
- Araçlar araç çubuğunda Sapma Analizi'ni
veya 'ni tıklayın.Sapma Analizi PropertyManager'ı görünür.
- Analiz Parametreleri
altında, grafik alanındaki incelemek istediğiniz kenarları seçin.
- Kaydırıcıyı kullanarak analize eklenecek Örnek Noktası Sayısı'nı
seçin.Nokta sayısı pencere istemci alanının boyutuna bağlıdır. Birden fazla kenar seçerseniz örnek noktalar kenar uzunluğuna orantısal olarak seçilen kenarlara dağıtılır.
- Hesapla öğesine tıklayın.

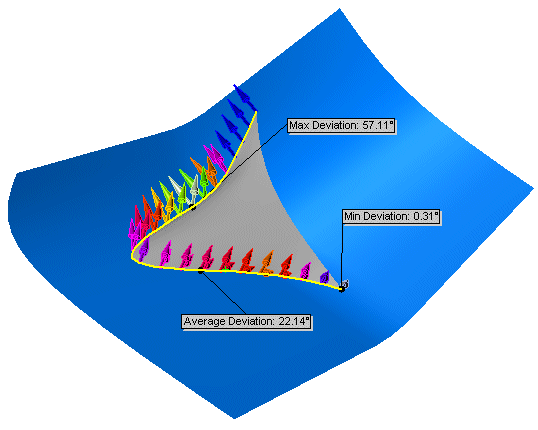

Renkli oklar sapma miktarını gösterir. Sonuçlar bitişik yüzler arasındaki şu kriterlere göre gösterilir:
| Maksimum Sapma |
Seçilen kenar boyunca maksimum sapma hatası. |
| Minimum Sapma |
Seçilen kenar boyunca minimum sapma hatası. |
| Ortalama Sapma |
Seçilen kenar boyunca maksimum ve minimum değerler arasındaki ortalama. |
Maksimum Sapma ve Minimum Sapma için görüntü renklerini değiştirebilirsiniz. Renkleri değiştirmek için Rengi Düzenle öğesini görüntülemek üzere Renk öğesine tıklayıp her sapma tipi için bir renk seçin ve yeni renkleri uygulamak için Hesapla öğesine tıklayın.
