Akıllı Kaynak Seçme Aracı

Kaynak parçaları uygulamak istediğiniz yüzleri seçmek için Akıllı Kaynak Seçme Aracı'nı kullanın. Bu araç, Kaynak Parçası PropertyManager'da bulunur.

Tüm kaynak parçalarının bir kaynak yolu vardır. Kaynak yolu, kaynağın modelin etrafında izlediği yoldur.

Kaynak parçaları oluşturduğunuzda, kaynak parçalarının uygulanacağı yeri belirtmenin iki yöntemi vardır:
  • Manuel. Kenarları veya yüzleri seçin. Ayrık bir kaynak yolu bulunan yeni bir kaynak parçasını her oluşturduğunuzda Kaynak Parçası PropertyManager'da Kaynak Parçası'nu tıklamanız gerekir.
  • Akıllı Kaynak Seçme Aracı . İmleci, kaynak parçalarının bulunmasını istediğiniz yüzlerin üzerine sürükleyin. Bir ayrık kaynak yolu oluşturursanız, yazılım yeni kaynak yollarını otomatik olarak oluşturur.

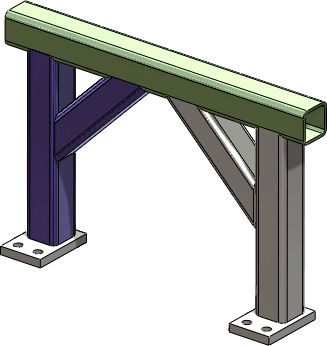

Örneğin, aşağıdaki kaynaklı montaj parçasını ele alalım:

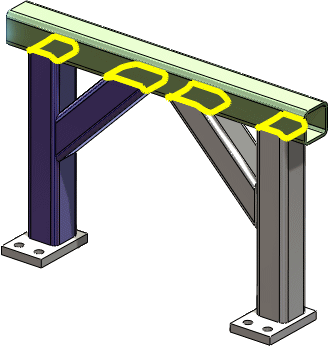

Dört destek kirişinin her biri ve ana kiriş arasında kaynak parçaları oluşturmak istiyorsunuz.
Oluşturmanız gereken dört kaynak yolu vardır.

Manuel Olarak Seçme

İki yüz (veya bir kenar) seçebilir, kaynak parçasını uygulayabilir ve ardından her ek kaynak yolunu seçmek için Yeni Kaynak Yolu'nu tıklayabilirsiniz. Yeni Kaynak Yolu'nu tıklamazsanız, seçilen kenarın, daha önce seçilen kenarlarla sürekli bir zincir oluşturamayacağını belirten bir mesaj görünür. Diğer bir deyişle, yaptığınız seçim, ayrık bir kaynak yolu oluşturacaktır.

Akıllı Kaynak Seçme Aracı

İmleci her yüz çiftinin üzerinde sürükleyebilirsiniz. Yazılım yeni kaynak yollarını otomatik olarak oluşturur, çünkü yolların her kaynak parçası arasında ayrık olduğunu anlar.

Video: Akıllı Kaynak Seçme Aracı
