Spline Noktaları

Spline Noktası Ekle komutu spline'lara bir veya daha çok nokta ekler.

Spline noktaları ile şunları yapabilirsiniz:
  • Spline'ı istediğiniz şekle sokmak için spline noktalarını tutamaç olarak kullanma.
  • Spline noktaları arasında veya spline noktaları ile diğer objeler arasında ölçümlendirmeler ekleme.
  • Spline noktalarına ilişki ekler.

Spline Noktaları Ekleme

Spline noktaları eklemek için:

  1. Çizimi Düzenle modunda bir spline seçin.
  2. Spline Noktası Ekle'yi Tool_Insert_Spline_Point_Spline_Tools.gif (Spline Araçları araç çubuğu) veya Araçlar > Spline Araçları > Spline Noktası Ekle öğesini tıklayın.

    İmleç Pointer_Insert_Spline_Point01.gif şekline dönüşür.

  3. Spline noktasını Pointer_Insert_Spline_Point02.gif yerleştirmek için tıklayın.

    Video: Spline Noktaları Ekleme

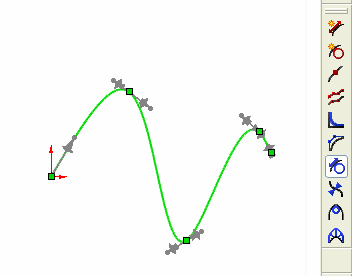

    Spline noktası bir spline tutamacı ekler.


  4. Daha fazla spline noktası ekleyin.
  5. PM_OK.gif düğmesini tıklayın.

Spline Noktalarını Silme

Spline noktalarını silmek için:

  • Açık bir çizimde, bir nokta seçin ve Delete tuşuna basın.

Video: Spline Noktaları Ekleme
