İki DimXpert unsuru arasına (yüzey, radyus, pah ve cep unsurları hariç) doğrusal ve açısal ölçümlendirmeler uygulamak için Konum Ölçümlendirmesi

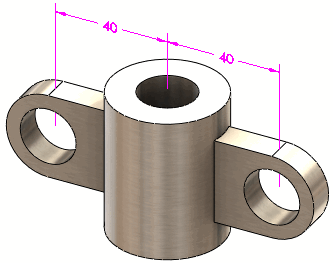

aracını kullanın. Aşağıdaki prosedürde iki basit delik arasındaki uzaklık ölçümlendirilecektir.
Doğrusal ölçümlendirmeler şunların arasına uygulanır:
- İki paralel düzlem, eksen veya çizgi tipi unsurun kombinasyonuna
- İki nokta
- Bir nokta ve bir düzlem, eksen veya çizgi tipi unsur
- Eksen çiftleri ve aykırı çizgiler (kesişmeyen ve paralel olmayan):
Açısal ölçümlendirmeler iki paralel olmayan düzlem, eksen veya çizgi tipi unsurunun kombinasyonuna uygulanır.
Şu unsurlara doğrusal veya açısal ölçümlendirme uygulayabilirsiniz:
| Nokta unsurları |
Kesişme noktası ve küre |
| Düzlem unsurları |
Düzlem, çentik, genişlik ve kesişme düzlemi |
| Eksen ve Çizgi unsurları |
Koni, silindir, yükseklik, basit delik, düz havşa deliği, konik havşa deliği, yuva ve kesişme çizgisi |
| Nokta |
Kesişim noktası |
Tolerans/Duyarlılık
Konum ölçümlendirme için altından varsayılan tolerans ve duyarlılığı ayarlayın.
