DimXpert Boyut Ölçümlendirmesi Desteklenen Unsurlar

Unsur Örnek ve Ölçümlendirme Tipi
Yükseklik

Çap
Pah

  • Açı-uzaklık
  • Uzaklık-uzaklık
DimXpert; SOLIDWORKS pahlarını, pahları tanımlamak için kullanılan yöntemle ölçümlendirir.

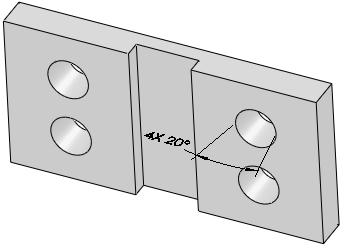

Bunların topolojisinin tanıdığı pahlar Uzaklık-Uzaklık olarak ölçümlendirilir.

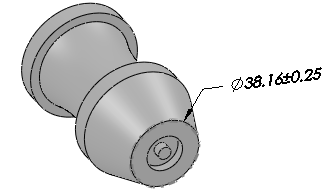

Koni
Dış ve iç konilerin kümesinin aynı dış ters açıda ve ortak bir düzlemde olması gerekir.
Silindir

Yarıçap
Unsur Örnek ve Ölçümlendirme Tipi
Radyus

Yarıçap
Kesişim Dairesi
Bir koni ve düzlemin kesişiminde türetilen bir daire. Koninin düzleme dik olması gerekir ve elipsten oluşturulamaz. Koni veya düzlem bir radyus veya pah ile kesilebilir.
Düz Havşa Deliği

  • Delik çapı ve derinliği (kör olduğunda)
  • Düz havşa çapı ve derinliği

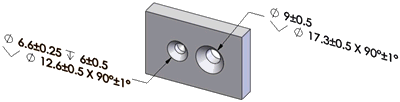

Konik Havşa Deliği

  • Delik çapı ve derinliği (kör olduğunda)
  • Konik havşa çapı ve açısı
Unsur Örnek ve Ölçümlendirme Tipi
Basit Delik

Çap ve derinlik (kör olduğunda) veya diş belirtimi ve derinlik (kör olduğunda)
Çentik

Uzunluk, genişlik ve derinlik (kör olduğunda)
DimXpert seçenekleri iletişim kutusunda ölçümlendirme tipini belirleyin.
Genişlik

Genişlik
Unsur Örnek ve Ölçümlendirme Tipi
Küre
