45º Açılı Çevresel Flanş Örnekleri

Örnek 1

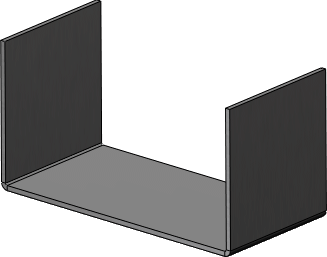

Bir sac levha parçası oluşturun.
Bir dizi kenarın başlangıcındaki uç noktaya yakın kenarı seçin.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Doğru Yanlış

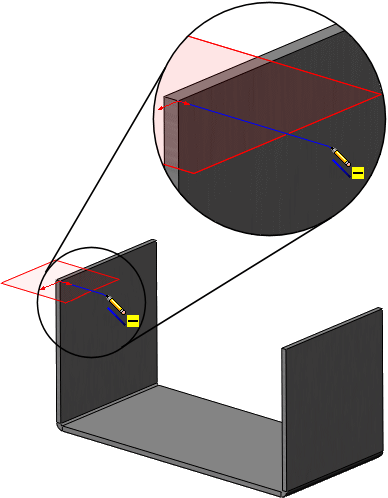

Çevresel flanş için bir çizim oluşturun. Çizim düzlemi, çevresel flanşın oluşturulacağı ilk kenara dik olmalıdır.

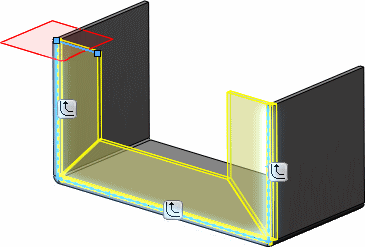

Çevresel flanş kenarlarını aralıksız sırayla seçin. Bu örnekte, sol dik kenar, ardından yatay kenar, daha sonra ise sağ dik kenar seçilmiştir.

Alternatif olarak, seçili kenara teğet tüm kenarları seçmek için Yay Propagate.gifseçeneğine tıklayabilirsiniz.

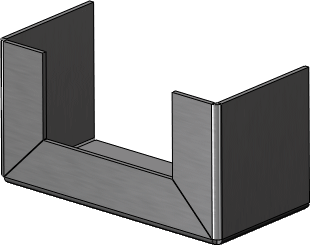

Çevresel flanş tamamlanır.

Örnek 2

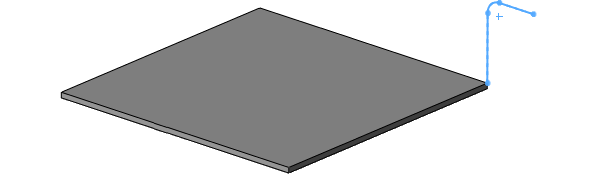

Çevresel flanş için bir çizim oluşturun.

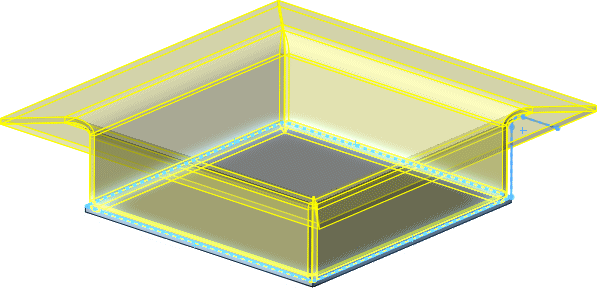

Çevresel flanş kenarlarını aralıksız sırayla seçin.

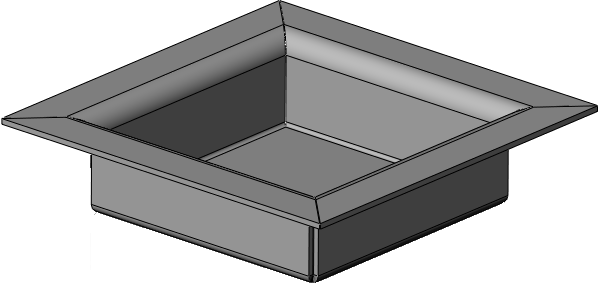

Çevresel flanş tamamlanır.
