Montaj İlişkisi Bilgileri

Montaj ilişkisi bilgileri, montaj ilişkisi sistemlerini görselleştirmenize yardımcı olmak için montaj ilişkili objeleri grafik alanında saptar. Olağan montaj ilişkisi işlevlerini gerçekleştirmek ve montaj ilişkisi hatalarını gidermek için araçlar sunar.







Montaj ilişkisi bilgilerini görüntülemek için:

  1. Bir bileşene sağ tıklayın ve Montaj İlişkilerini Göster veya Montaj İlişkisi Hatalarını Göster'i tıklayın.
  2. Görünen pencerede, bir veya birkaç montaj ilişkisi seçin.

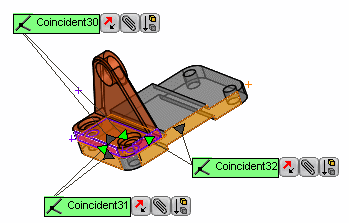

Seçili montaj ilişkileri için bilgiler görüntülenir. Her montaj ilişkisinde bir bilgi vardır ve bilgi liderleri montaj ilişkili objeleri gösterir. Liderlerdeki oklar ( ve ) zemin yönündedir.

Bilgide, şu montaj ilişkisi işlevlerini gerçekleştirmek üzeri tıklayın:
Montaj İlişkisi Hizalamasını Ters Çevir Vektörlerin hizalamasını montaj ilişkili yüzlere dik yapar. Vektörler aynı yönde (hizalanmış) veya ters yönde (anti-hizalanmış) olabilir.
Ölçümlendirmeyi Ters Çevir (Yalnızca Uzaklık ve Açı montaj ilişkileri için.) Ölçümlendirmenin uygulandığı yönü ters çevirir.
Düzen Montaj ilişkisini düzenleyebileceğiniz Montaj İlişkisi PropertyManager'ı açar.
Pasifleştir Montaj ilişkisini bastırarak çözümlenmesini engeller.
Sorunlu montaj ilişkileri için, hata ve uyarı simgeleri bilgilerde gösterilir.
Uyarı Montaj ilişkisi tatmin olmuştur, ancak montajı aşırı tanımlamaktadır.
Hata Montaj ilişkisi tatmin olmamış.
Bilgideki Montaj İlişkisini Zorla simgesini tıklayarak, montaj ilişkisini çözümlenmeye zorlayabilir, böylece diğer bir montaj ilişkisini koparabilirsiniz. Sorunlu montaj ilişkisini bulmanıza yardımcı olacak montaj ilişkilerini zorlama işlemini yineleyebilirsiniz.
