Montaj İlişkilerini Görüntüleme

Bir montajdaki bir veya birkaç bileşen için montaj ilişkisi listesini görüntüleyebilirsiniz. Montaj ilişkisi bilgilerini görüntülemek için listeden montaj ilişkileri seçin.

Montaj ilişkilerini görmek için:

  1. Görüntülemek istediğiniz montaj ilişkilerine bağlı olarak bileşenler seçin:

    Görüntülenecek montaj ilişkileri Bileşen seçimi
    Bir montaj bileşeni veya alt montaj bileşeni için montaj ilişkileri Bileşene sağ tıklayın.
    Birden fazla bileşen için montaj ilişkileri Ctrl tuşunu basılı tutun, bileşenleri tıklayın ve ardından sağ tıklayın.
    Alt montajı montaj içinde yerinde tutan montaj ilişkisi Alt montaja FeatureManager tasarım ağacında sağ tıklayın.

  2. Montaj İlişkilerini Göster simgesini tıklayın.

    Montaj İlişkilerini Göster penceresi görünür.

    Grafik alanında, seçili bileşenlerin montaj ilişkisi sisteminde yer alan bileşenler kısmen şeffaftır. Sorunun parçası olmayan bileşenler gizlidir.

  3. Montaj İlişkilerini Göster penceresinde, bir veya birkaç montaj ilişkisi seçin.

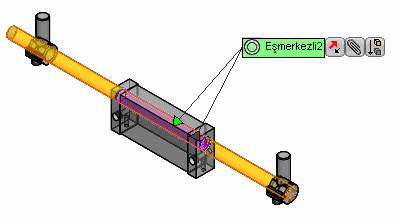

    Seçili montaj ilişkileri için bilgiler görüntülenir. Her montaj ilişkisinde bir bilgi vardır ve bilgi liderleri montaj ilişkili objeleri gösterir.
