Kısmi çizimlerle Kes
öğesini (2B'den 3'ye araç çubuğu) kullanarak unsurları kesebilirsiniz.
Unsurlar araç çubuğundaki Ekstrüzyon ile Kesme, yalnızca tam çizimleri kabul eder.
Bir unsuru kesmek için:
- Bir çizimi düzenleyin.
- Unsur için gereken çizim objelerini seçin.
Tüm çizimin seçilmesi gerekmez.
- Ctrl tuşunu basılı tutun ve kesme için başlangıç noktasını oluşturacak bir yüz seçin.
- Kes seçeneğine (2B'den 3'ye araç çubuğu) tıklayın veya öğesine tıklayın ve kesim yönünü belirlemek için grafik alanına tıklayın.
Kes-Ekstrüzyon PropertyManager'ı görünür.
- Taban Ekstrüze Et PropertyManager'ında özellikleri düzenleyin.
2B'den 3'ye dönüştürme için, bir çizim objesini seçerek bir kör kesimin derinliğini belirtebilirsiniz.
Derinlik
öğesine tıklayın ve çizimde bir obje seçin.
- Tamam'ı
tıklayın.
| 2D'den 3D'ye Dönüştürmede Kesme Örneği |
|---|

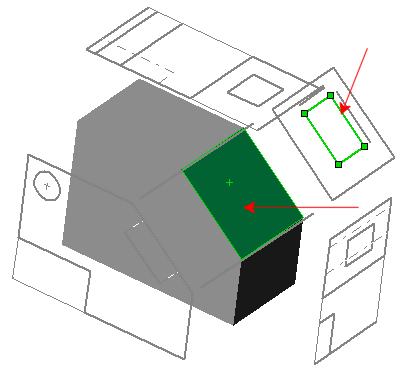

Kesmeyi tanımlamak için yardımcı görünümde gösterilen çizim objelerini seçin.
Ctrl tuşunu basılı tutun ve taban unsurunda gösterilen yüzü başlangıç noktası olarak seçin.
|
 |

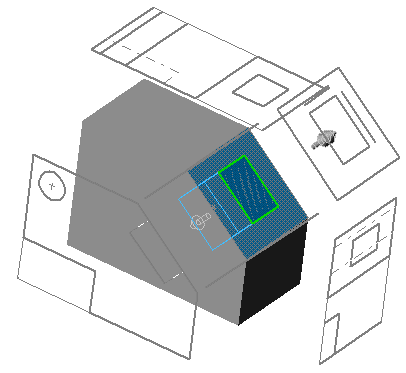

| Kes öğesine (2D'den 3D araç çubuğuna) tıklayın ve kesimin yönünü belirlemek için grafik alanına tıklayın. |
 |
Kes-Ekstrüzyon PropertyManager'ında, Derinlik öğesine tıklayın ve kesimin derinliğini belirlemek için ön görünümde belirtilen çizgiyi seçin.
Tamam'ı tıklayın.

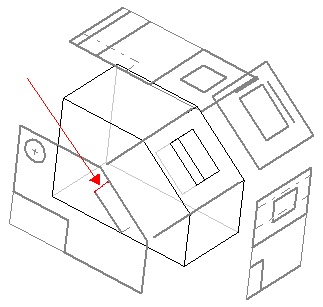

Kesimi görmek için Arka Kenarları Göster öğesine (Görünüm araç çubuğu) tıklayın.
|
 |
