2B'den 3B'ye Ekstrüzyon

Kısmi çizimlerle, Ekstrüzyon seçeneğini (2B'den 3B'ye araç çubuğu) kullanarak taban unsurları ve diğer unsurları ekstrüze edebilirsiniz.

Unsurlar araç çubuğundaki Ekstrüze Yükseklik/Taban, yalnızca tam çizimleri kabul eder.

Bir unsuru ekstrüze etmek için:

  1. Bir çizimi düzenleyin.
  2. Unsur için gereken çizim objelerini seçin.

    Tüm çizimin seçilmesi gerekmez.

  3. Ctrl tuşunu basılı tutun ve ekstrüzyon için başlangıç noktasını oluşturacak bir noktayı (herhangi bir çizimde) seçin.

    Bir başlangıç noktası seçmezseniz veya düzenlenmiş bir çizimde bir nokta seçerseniz, çizimin düzlemi başlangıç noktası olarak kabul edilir.

  4. Kes öğesine (2B'den 3B'ye araç çubuğu) tıklayın veya Araçlar > Çizim Araçları > 2B'den 3B'ye > Ekstrüzyon öğesine tıklayın ve kesim yönünü belirlemek için grafik alanına tıklayın.

    Taban Ekstrüze Et PropertyManager'ı görüntülenir.

  5. Taban Ekstrüze Et PropertyManager'ında özellikleri düzenleyin.

    2B'den 3B'ye dönüştürme için, bir çizim objesini seçerek bir kör ekstrüzyonun derinliğini belirtebilirsiniz. Derinlik öğesine tıklayın ve çizimde bir obje seçin.

  6. Tamam'ı tıklayın.
2B'den 3B'ye Dönüştürmede Ekstrüzyon Örneği

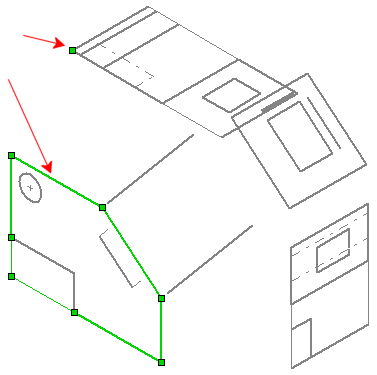

Taban ekstrüzyon için temel olarak çizim objelerini (sol alttaki Ön çizimden) seçin.

Ctrl tuşunu basılı tutun ve başlangıç noktası seçin (Üst çizimde sol üst tepe noktası).

Ekstrüzyonun yönünü belirlemek için grafik alanına tıklayın.

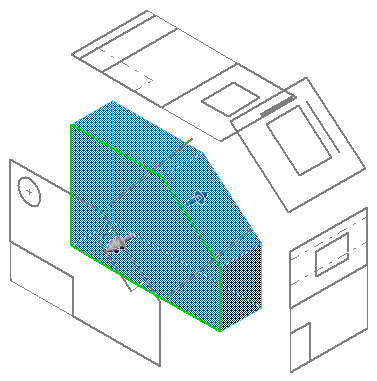

Taban Ekstrüze Et PropertyManager'ında, Derinlik öğesine tıklayın ve ekstrüzyonun derinliğini belirtmek için gösterilen çizgiyi seçin.
