Açısal Çalıştırma Ölçümlendirmeleri Oluşturma

Bir teknik resim veya çizimdeki yay veya daire için açısal çalıştırma ölçümlendirmeleri oluşturabilirsiniz.

Açısal çalıştırma ölçümlendirmeleri oluşturmak için:

  1. Yay veya daire içeren bir teknik resim görünümünde, Açısal Çalıştırma Boyutu tool_angular_dimension.png (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar > Ölçümlendirmeler > Açısal Çalıştırma Boyutu öğesine tıklayın.

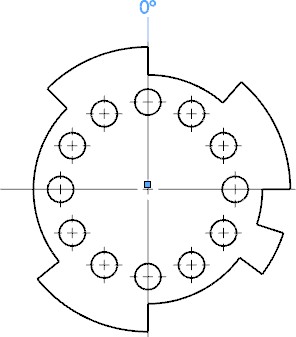

  2. Taban (sıfır derece ölçümlendirmesi) olarak tüm diğer öğelerin ölçüleceği modelinin merkez işaretini seçin ve ölçümlendirmeyi modelin dışına yerleştirmek için tekrar tıklayın.

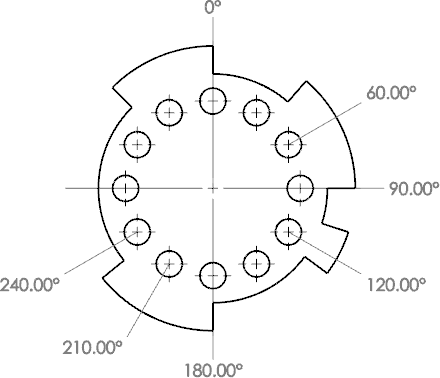

  3. Ölçümlendirilecek tepe noktalarını veya merkez işaretlerini seçin. Öğeler birer birer seçildikçe ölçümlendirme görünüme yerleştirilir ve sıfır derece ölçümlendirmesi ile hizalanır.


  4. Açısal çalıştırma ölçümlendirme modundan çıkmak için PM_OK.gif öğesine tıklayın.
