Açısal Çalıştırma Ölçümlendirmelerini Değiştirme

Var olan açısal çalıştırma ölçümlendirmelerini değiştirebilirsiniz.

Açısal çalıştırma ölçümlendirmelerini değiştirmek için:

  1. Liderler sekmesindeki Ölçümlendirme PropertyManager'da, Zincir ölçümlendirmesi olarak göster öğesinin seçili olduğundan emin olun.
  2. Grafik alanında modelin üzerindeki bir açısal çalıştırma ölçümlendirmesine sağ tıklayın ve Hizalamayı Kopart öğesine tıklayın.

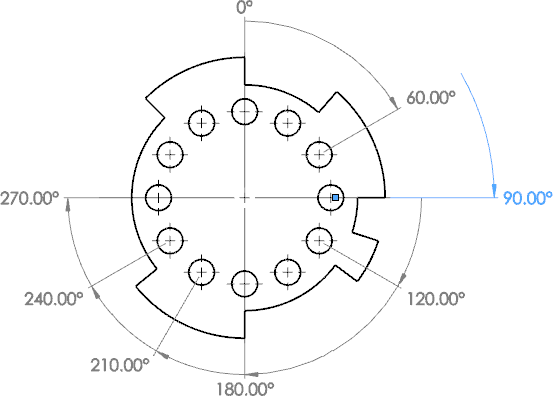

  3. Çalıştırma ölçümlendirmesi zincirini sürükleyerek taşıyın.

    Hizalamanın koparıldığı ölçümlendirme haricinde, zincirdeki tüm çalıştırma ölçümlendirmeleri hareket eder.


  4. modelinin üzerindeki bir açısal çalıştırma ölçümlendirmesine sağ tıklayın ve Görünüm Seçenekleri öğesine tıklayın, ardından şu seçenekler arasından seçim yapın:
    Seçenek Tanımlama
    Çalıştırma Ölçümlendirmesini Hizala Tüm çalıştırma ölçümlendirmelerini hizalar.
    Basamak Oluştur Ölçümlendirmenin lider çizgisini büker ve ölçümlendirmeyi yeniden konumlandırmaya olanak tanır.

    Çalıştırma Ölçümlendirmesini Yeniden Basamaklandır Çalıştırma ölçümlendirmelerine otomatik basamaklandırma uygular.
    Parantezleri Göster Seçili ölçümlendirmenin kenarlarına parantezler ekler.

    Teftiş Olarak Göster Seçili ölçümlendirmeyi kontrol ölçümlendirmesi olarak gösterir.
