Yüzey Eğrilik Taraklarını Görüntüleme

Yüzey Eğrilik Tarakları aracı, eğrilik taraklarını modelin yüzeyinde çeşitli konumlarda gösterir.

Yüzey eğrilik taraklarını görüntülemek için:

  1. Görünüm > Görüntü > Yüzey Eğrilik Tarakları seçeneğine veya Yüzey Eğrilik Tarakları seçeneğine (Görünüm araç çubuğu) tıklayın.
  2. Belirli yüzlerdeki yüzey eğrilik taraklarını görüntülemek için:
    1. Görüntü altında, Kalıcı seçeneğine tıklayın.
    2. Yüzey Eğrilik Tarakları PropertyManager'ında, Yüzler için analiz edilmek üzere modeldeki bir veya daha fazla eğri yüzü seçin.
    3. Eğrilik Görünümü altında, Mesh önizlemesi ve Eğrilik Tarakları seçeneğine tıklayın.
    4. Eğrilik Görünümü altında, Eğrilik tarakları seçeneğine tıklayın.

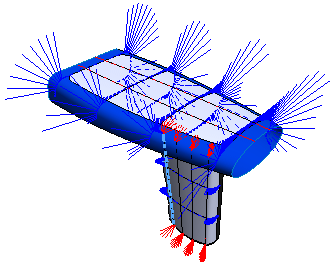

    Taraklar grafik alanında görünerek bitişik yüzler boyunca olan eğriliği gösterir.

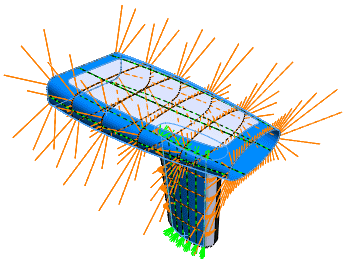

  3. Tarak görüntüsünü değiştirmek için Mesh yoğunluğu, Ölçek (tarak uzunluğu) ve Yoğunluk (tarak sıklığı) değerlerini artırın veya azaltın.

    Ayrıca her yön için rengi de değiştirebilirsiniz.

  4. Grafik alanındaki belirli noktaların eğrilik verilerini görüntülemek için:
    1. Görüntü altında, Dinamik seçeneğini belirleyin.
    2. Eğrilik Görünümü altında, Ölçek ve Yoğunluk değerlerini ayarlayın.
    3. Fareyi grafik alanındaki modelin üzerine getirin.

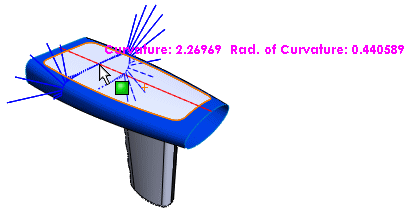

    Yüzey eğrilik tarakları ve eğrilik verileri, grafik alanında seçtiğiniz konumlarda görüntülenir.
