Balon Detaylandırması ile Oluşturulan Balonları Art Arda Yeniden Sıralama

Balon detaylandırması ile oluşturulan balonları art arda yeniden sıralamak için:

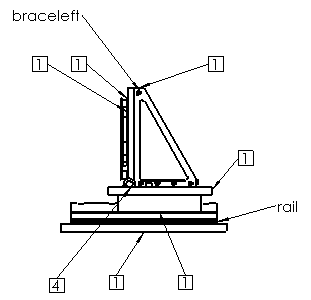

  1. balon detaylandırması ile oluşturulmuş balonlar içeren bir teknik resim görünümünde, Ekle > Detaylandırmalar > Otomatik Balon 'u tıklayın. Bu örnekte Öğe Numarası içeren 4 balon ve Parça Numarası (Malzeme Listesi) içeren 2 balon bulunmaktadır.
  2. Otomatik Balon PropertyManager'ında, Balonları Düzenle alanında:
    • Balon metni olarak Öğe Numarası belirtilmiş tüm balonları silmek için Balonları değiştir'i seçin ve balonları Otomatik Balon PropertyManager'ı tarafından belirtilen şekilde ekleyin.
    • Var olan balonların sırasını değiştirmek için Var olan balonları yeniden sırala'yı seçin.
  3. Balonları değiştir öğesini seçerseniz otomatik balon parametrelerinden herhangi birini seçebilirsiniz. Bu örnekte, Balon Ayarları alanında Stil, Kare öğesini, Balon metni ise Miktar öğesini ifade eder. Öğe Numarası içeren balonlar kaldırılır, diğer Balon metni içeren balonlar kalır ve tüm otomatik balonlar eklenir.
  4. Var olan balonları yeniden sırala öğesini seçerseniz Başla ve Artış dahil olmak üzere yalnızca Öğe Numaraları alanındaki parametreleri değiştirebilirsiniz ve Montaj sırasını takip et veya Sıralı olarak düzenle öğesini belirtebilirsiniz. Bu örnekte, Başla, 1 öğesini, Artış ise 1 öğesini ifade eder.
  5. PM_OK.gif öğesine tıklayın.
Balonları sırayla düzenleyebilmek için teknik resimde bir malzeme listeniz olmalıdır.
