Otomatik Balon Detaylandırması ile Oluşturulan Balonları Güncelleme

Var olan balonları Otomatik Balon öğesi ile güncellemek için:

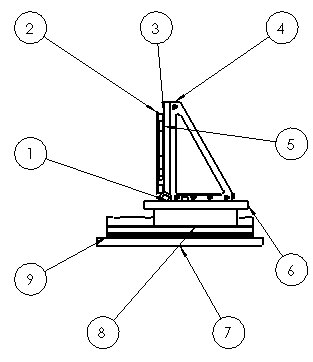

  1. Bir Malzeme Listesi ile balon metni olarak Öğe Numarası belirtilmiş balonlar içeren bir teknik resim görünümünde, Ekle > Detaylandırmalar > Otomatik Balon 'u tıklayın. Bu örnekte, eklenmiş otomatik balonlar gösterilmektedir.
  2. Otomatik Balon PropertyManager'ında, Balonları Düzenle alanında:
    1. Balon metni olarak Öğe Numarası belirtilmiş tüm balonları silmek için Balonları değiştir'i seçin ve balonları Otomatik Balon PropertyManager'ı tarafından belirtilen şekilde ekleyin.
    2. Var olan balonların sırasını değiştirmek için Var olan balonları yeniden sırala'yı seçin.

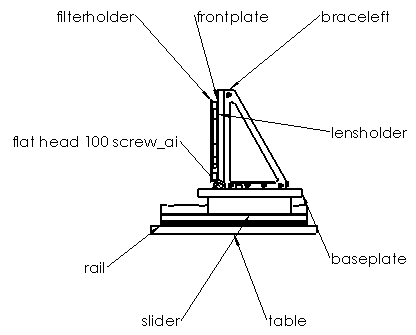

  3. Balonları değiştir öğesini seçerseniz otomatik balon parametrelerinden herhangi birini seçebilirsiniz. Bu örnekte, Balon Ayarları alanında Stil, hiçbiri öğesini, Balon metni ise Dosya Adı öğesini ifade eder.

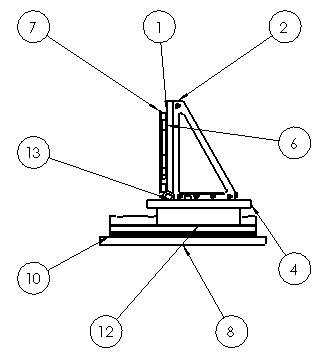

  4. Var olan balonları yeniden sırala öğesini seçerseniz Başla ve Artış dahil olmak üzere yalnızca Öğe Numaraları alanındaki parametreleri değiştirebilirsiniz ve Montaj sırasını takip et veya Sıralı olarak düzenle öğesini belirtebilirsiniz. Bu örnekte, Başla, 1 öğesini, Artış ise 1 öğesini ifade eder ve Sıralı olarak düzenle öğesi seçilidir.
  5. PM_OK.gif öğesine tıklayın.
Balonları sırayla düzenleyebilmek için teknik resimde bir malzeme listeniz olmalıdır.
