Kesme Unsurları için Açık Profilleri Kullanma

Profil modelle tamamen kesişiyorsa modeli kesmek için açık profil kullanabilirsiniz.

Kör veya İçinden ayarıyla tüm kesimler için bir açık profil kullanabilirsiniz.

Açık profil kullanarak bir kesim oluşturmak için:

  1. yükleme_dizini\samples\whatsnew\parts\cut.sldprt dosyasını açın.

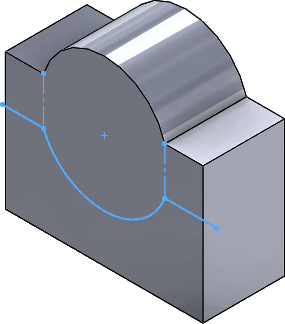

  2. FeatureManager tasarım ağacında, Sketch2 öğesini seçin.

    Çizim modelle iki tarafta da kesişir.

  3. Ekstrüzyon ile Kesme (Unsurlar araç çubuğu) veya Ekle > Kes > Ekstrüzyon öğesine tıklayın.

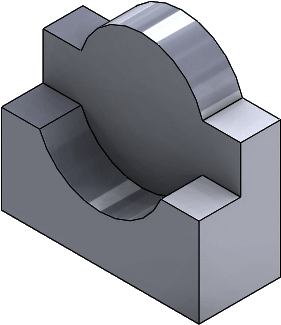

  4. PropertyManager'da, Yön 1 altında Derinlik öğesini 23 olarak ayarlayın.
  5. öğesine tıklayın.
