创建电缆电线、零部件或覆盖层 Excel 文件

  • 创建具有恰当列标题的 Excel 电子表格。 如果是电缆库，可以为电缆库和芯线库生成列名称。 在生成电子表格时请遵循下列规则：

    所有列标题都是必需的。 列标题因您要创建的库文件而异。 您可在 Excel 文件中为栏区使用不同的标题名称并在输入 Excel 文件时将名称映射到库标题栏区。

    电缆库需要一行来定义电缆、另需一行来定义每条芯线。 管道和管筒设计覆盖层库可以为覆盖层库和材料库生成列名称。 其它库则只需要一行

    下表列举了每种文件类型的列标题。

    电缆库的列标题   芯线库的列标题
    电缆名称 外径   电缆名称 颜色
    零件编号 芯线数   电线名称 显示颜色
    说明 最小折弯半径   大小 最小折弯半径
          外径 密封

    电线库的列标题
    电线名称 显示颜色
    零件编号 最小折弯半径
    说明 大小
    外径 密封
    颜色

    零部件库的列标题
    零件编号 管脚清单
    库名称 接线头
    配置名称 零部件外径
    说明 规格
    带电缆库的列标题
    电缆名称 颜色
    零件编号 显示颜色
    说明 导体数
    厚度 最小折弯半径
    宽度
    管道和管筒设计覆盖层库的列标题   管道和管筒设计材料库的列标题
    覆盖层 ID 填密   覆盖层 ID 熔点
    覆盖层名称 零件编号   SOLIDWORKS 材料库 加固嵌件
    覆盖层类型 应用   SOLIDWORKS 材料 插入
    宽度 崩溃电压   SOLIDWORKS 材料 ID 组成
    厚度 形(H)   材料 烧失量
          颜色 延伸率
          结构 剥离力
          操作温度
    电气的列标题
    覆盖层 ID 外径
    覆盖层名称 颜色
    应用 零件编号
    成本 说明

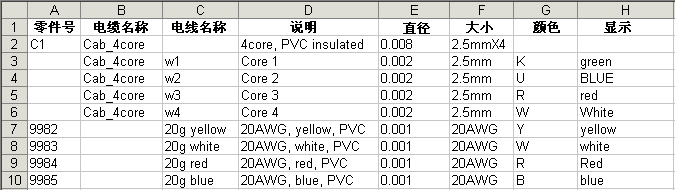

此为一 Excel 文件范例， 4 芯线电缆的零件号为 C1，及四条单独电线，零件号为从 9982 一直到 9985。
