格式化自动生成的系列零件设计表

当您在 系列零件设计表 PropertyManager 中选择 自动生成 或 空白 时，SOLIDWORKS 软件将自动创建 Excel 文件。 自动生成的设计表包括 Family 单元格。

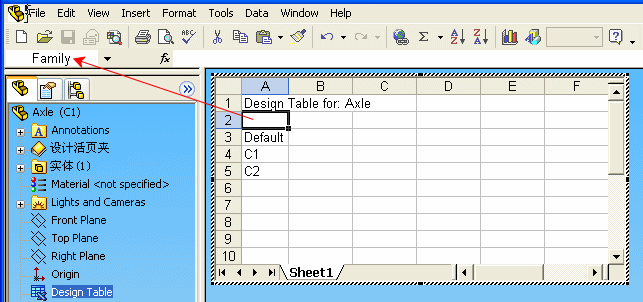

根据默认，单元格 A2 保留为 Family 单元格。此单元格决定参数和配置数据从何处开始。Family 单元格不包含文字，然而在 Excel 中，名称框显示 Family。

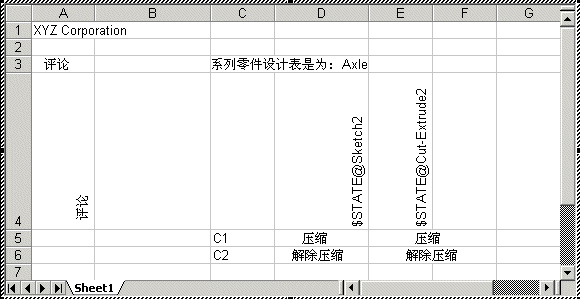

当您编辑设计表时，您可在 Family 单元格上生成行，在其左侧生成列。 只要配置名称和 SOLIDWORKS 参数在 Family 单元格以下或右侧保留，下例设计表有效。
