平板型式工程图视图可以显示折弯线注释或折弯系数表。
钣金折弯线注释允许：
- 编辑内容。
- 修改默认格式。 编辑安装目录\lang\language\bendnoteformat.txt
- 保持关联功能。 更改工程图中的折弯角度、折弯方向或折弯半径以及注释更新。
- 定位注释。 更改折弯注释的显示位置。
- Merging collinear notes. 要将折弯注释合并为一个注释，请多项选择注释，右键单击并选择合并折弯注释。
- 注释中 要解除合并，右键单击合并的注释，然后单击解除合并折弯注释。
您可在中控制钣金折弯线注释的精度。
在
工程图视图 PropertyManager 中，您可以：
- 显示或隐藏折弯注释
- 设置折弯方向、折弯半径、折弯顺序和折弯系数
- 编辑文本，包括移除折弯半径参数的 R

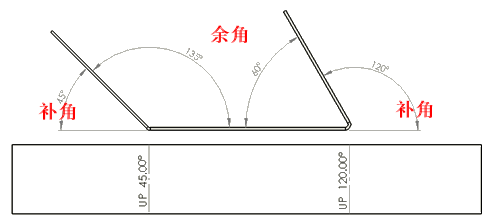

- 显示附加和补充折弯角度
