軸承負載分佈

程式可沿圓柱面或薄殼邊線的橫截面,以徑向和不均勻的方式分佈軸承負載。

正弦曲線變化

下圖根據您的選擇顯示了圓柱面或薄殼邊線的橫截面。 有關如何定義半空間的詳細圖例,請參閱軸承負載

您可以套用顯示為 F 的負載。程式會沿所選邊線的圓周或所選面的橫截面將負載傳遞至每個節點,如 Fo sinΘΘ。 下圖透過紅色和綠色箭頭,分別表示已傳遞負載的 x 零組件和 y 零組件。 Fo 的值由力平衡決定。

n 是圓周上的節點數。

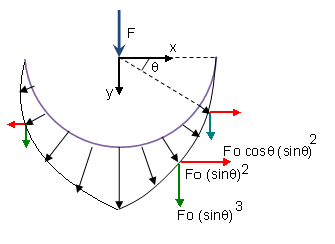

拋物線分佈

對於拋物線分佈,負載會沿圓周被傳遞至每個節點,如降為 Fo sin2ΘΘ 的 Fo (1-x2)。

Fo 的值取決於力平衡需要。

其中的 n 是圓周上的節點數。

在上述範例中,用紅色箭頭表示的水平零組件會由於對稱選擇的圖元而獲得平衡。 最好是確定網格也是對稱的。

對非對稱圖元套用的附加力

當所選的面或邊線未關於指定軸承力方向對稱時,即需要套用附加力。如果附加力大於所套用軸承力的 5%,警示訊息即會出現。

在下列範例中,所選圖元並未關於指定軸承負載方向對稱。水平方向上的零組件沿圓周傳遞的負載 P 明顯不等於零。

額外的不均衡負載可透過下列數學關係式計算:

U.F. 代表不均衡力。

對於正弦負載分佈:

Px = P cosΘ = Fo sinΘ cosΘ

對於拋物線負載分佈:

Px = P cosΘ = Fo sin2Θ cosΘ

不均衡負載的百分比可根據 (U.F./F) x 100 計算得出。

一般而言,網格細化與節點位置會由於沿圓周的 Px 變化而影響不均衡力的計算。
