曲面上的不規則曲線工具可用於多個面，且具備更強大的參數更新功能。 曲線現在更精確，且會黏附到實際的曲面。
曲面上的不規則曲線可以：
- 橫跨多個面，不論連續性如何。
- 在幾何圖形更新時進行更新 (除非不規則曲線受到限制)。

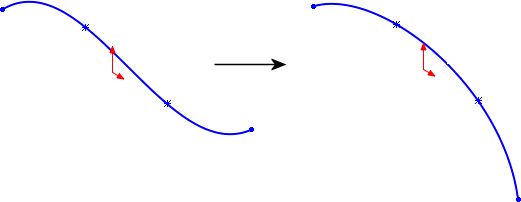

您可以將不規則曲線上的點拖曳至不同的面 (不是拖曳曲線本身)。 您也可以使用控制點和套用限制來編輯曲線。
在曲面上產生跨越多個面的不規則曲線：
- 開啟 install_dir\samples\whatsnew\parts\spline.sldprt。
- 按一下曲面上的不規則曲線
(「草圖」工具列)，或按一下。

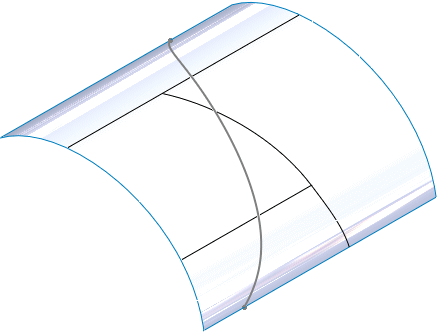

- 如圖所示，以曲面的上邊線附近為起點，繪製一條不規則曲線。
不規則曲線會在貼於曲面的限制條件下跨越多個面。
- 在 FeatureManager (特徵管理員) 設計樹狀結構中，展開 Surface-Extrude1
，然後編輯 Sketch1
。

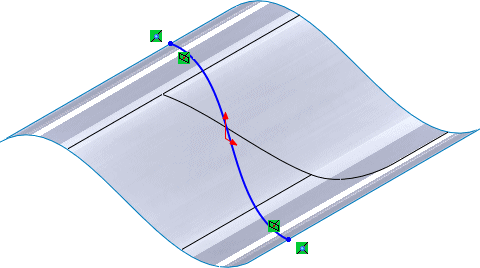

- 拖曳不規則曲線的端點來變更曲面的形狀。
此範例顯示較低的端點已移動。
- 結束草圖。
曲面上的不規則曲線即會更新至模型幾何。
