Detekce vlastních kontaktů

Nová možnost umožňuje detekci vlastních kontaktů pro plochy těla nebo dílu s oblastmi, které při simulaci přichází do vzájemného kontaktu. Možnost vlastního kontaktu je dostupná pro nelineární studie a statické studie spuštěné s možností velkého posunutí.

K dispozici u verze SOLIDWORKS Simulation Premium.

V PropertyManageru Kontaktní sady vyberte možnost Vlastní kontakt.

Vyberte plochy, které v průběhu simulace při deformaci přichází vzájemně do kontaktu. Pokud například pro položku Set1 (Sada1)vyberete položku Plocha 1 a Plocha 2, program tyto páry přiřadí jako zdrojové a cílové entity pro detekci kolize: Plocha 1 – Plocha 1, Plocha 2 – Plocha 2 a Plocha 1 – Plocha 2.

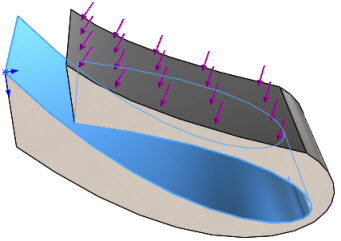

Na plochu, která při deformaci přichází do kontaktu sama se sebou, je použitý kontakt bez průniku.

  • Detekce vlastního kontaktu není automatická. Musíte vybrat možnost Vlastní kontakt.
  • Detekce vlastního kontaktu není dostupná pro nelineární analýzu 2D rovinného zjednodušení.
